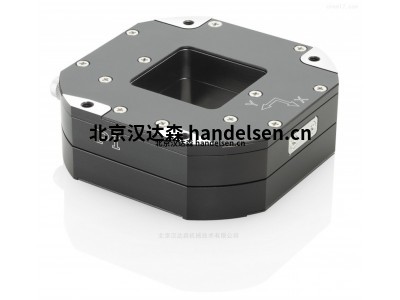

U-651 具有低型面高度設計的轉臺

帶超聲波壓電電機和中央孔徑的平臺

低外形：高度為14毫米

無限旋轉范圍>360°

關機后自鎖：節約能量，減少熱量產生

可提供真空版本

快速精密定位較大型負載：負載達20牛頓，閉環速度達540度/秒，最小位移達12微弧度

兩個旋轉方向上的驅動力矩均達0.3牛米

中央孔徑可用于更多應用領域

精密級轉臺

PILine®平臺尤其適合要求快速精密定位的應用。關機后，自鎖驅動器保持平臺位置的機械穩定。因而可大大減少能量消耗和熱量產生。蓄電池驅動或熱敏型的低占空比應用可得益于這些特點。軸的位置通過一個編碼器和一個光學參考開關測量，該開關允許可靠的可重復運動。壓電電機驅動器原理及其電氣操作成本低，可定制。

PILine®超聲波壓電電機

作為PILine®超聲波壓電電機不可或缺的一部分，壓電陶瓷促動器上被施加預載，通過一個耦合元件抵住移動導向轉子。在100至200千赫茲的高頻交流電壓的作用下，壓電陶瓷促動器被激發產生超聲波諧振。促動器的變形使耦合元件相對于轉子產生周期性的對角運動。建立的進給為幾納米每循環；高頻率帶來高速度。在壓電陶瓷促動器上相對于動輪施加預載可確保驅動器在靜止狀態下和關機時自鎖。

采用增量編碼器實現直接位置測量

非接觸式光學編碼器以極高的精度直接在運動平臺上測量實際位置，因此非線性效應、機械作用或彈性形變不會對位置測量造成影響。

交叉滾子軸承

利用交叉滾柱軸承，滾珠軸承中的滾珠的接觸點被淬火滾柱的線接觸取代。因此，它們的剛度明顯提高，需要的預載更小，這減少了摩擦并實現了更平滑的運行。交叉滾柱軸承的另一個特征是高導向精度和負載能力。滾動主體架的受迫導向防止滾柱軸承發生蠕變。

有效專利

美國專利號為6,765,335B2

歐洲專利號為1267425B1

應用領域

顯微操縱、自動化、生物科技、樣本操作、樣本定位、光學計量、真空應用達10^-6 百帕（可選）

訂購信息

U型651.03

旋轉臺采用低剖面和PILine®超聲波壓電馬達，旋轉范圍> 360°，速度540°/ s。 直接的位置

使用增量編碼器測量，9μrad分辨率，Sub-D連接器

U型651.04

旋轉臺采用低剖面和PILine®超聲波壓電馬達，旋轉范圍> 360°，速度540°/ s。 直接的位置

使用增量編碼器測量，4μrad分辨率，Sub-D連接器

備品

U型600.A01

用于PILine®的延長電纜，Sub-D 15針，1米

U型600.A03

用于PILine®的延長電纜，Sub-D 15針，3米

U型600.A05

用于PILine®的延長電纜，Sub-D 15針，5米
