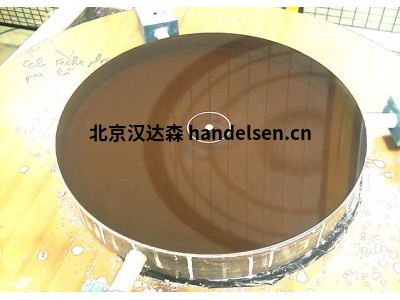

Winlight高精度平面光學組件


　　Winlight 系統制造高附加值光學元件，尺寸從幾毫米到 1.5 米不等。我們的溫控光學生產廠占地約 2，200 平方米，位于法國東南部沃克勞斯地區的 Pertuis。我們同時部署傳統和計算機控制拋光 (CCP) 技術，同時使用決定性制造方法(計算機數控或 CNC)和傳統方法(如手工拋光)來生產表面粗糙度極小至 0.1 nm RMS 的高質量組件。我們的團隊還使用創新技術制造所有類型的光學元件，包括非球形光學(軸上、離軸或自由形式)。我們的特殊專長領域之一是生產X射線鏡，旨在以放牧角度反射光子，用于同步加速器實驗等應用。

祁佳強 QQ：2850590582   手機：17744536447 電話：010-64714988-216 傳真：010-64714988-668 郵件：tk7@handelsen.cn

漢達森 祁佳強 手機/微信177*4453*6447
倫塞斯， 米羅爾斯， 棱鏡



　　溫光系統制造廣泛的光學元件，包括：

　　平面、球形和軸上或離軸非球面反射鏡

　　鏡頭，棱鏡，門洞

　　圓柱形和圓環鏡

　　圖像切片機，細縫，階梯式鏡子

　　自由形式光學

　　Winlight 系統已掌握了所有類型的材料的拋光技術：低膨脹系數(二氧化硅， 零度、ULE 等)和紅外(ZnSe、鈦、二氧化硅)光學，以及光學級玻璃(肖特、奧哈拉等)、晶體(硅、氟(CaF2)、BaF2 等)、陶瓷 (SiC) 和金屬(銅、鋁、不銹鋼和普通鋼、Invar 等)拋光精度的程度還取決于所有關部分的形狀和大小。此外，我們還開發了一種專有技術，用于制作適合批量生產的圖像切片機。這些切片型鏡子采用鋒利的邊緣(無斜面、芯片或碎屑)制作，使我們能夠產生精確到幾微米內的邊緣。Winlight 系統為不同格式(平面、彎曲、非球形)制作特定切片機。這項技術非常適合即將推出的巨型望遠鏡的部件，特別是超大型望遠鏡(ELT)、巨型麥哲倫望遠鏡(GMT)等。球形鏡

　　(軸上、軸外、自由形式)

　　Winlight 系統使用創新技術制造軸上或離軸非軸非球形光學，使我們能夠直接在軸外研磨和拋光拋物線光學，而無需主拋物線。拋光后步驟用于用鉆石轉向技術加工的金屬后視鏡。然后，所有鏡像都使用空鏡片或直接干涉測量測試在配置中進行光學測試。

X射線鏡(平、圓柱形、托羅伊達爾、平面橢圓形)



　　溫光系統磨碎空白，然后拋光和涂層組件。這些組件和系統與 X 射線應用的超真空條件兼容。它們用于同步加速器、自由電子激光器、X射線診斷和 X-EUV 應用。根據客戶規格，我們制作高達 1，500 mm 的鏡子：平面、球形、圓柱形、托羅達爾或平面橢圓形。通過測量 RMS 斜坡(例如 0.3μrad RMS)和通過測量表面粗糙度(例如 0.2 nm RMS)來評估性能。然后，我們的鏡子經過全面檢查，并隨測試報告一起交付，涵蓋所有初始規格。



　　本德斯冷卻 器KB 系統定位器和真空室

我們在超真空環境中彎曲后視鏡的專有技術與所有高達 1，500 mm 的鏡面兼容，向上、向下和向側。彎曲器用于變形鏡像，或通過添加一個簡單的曲率半徑，或通過生成橢圓輪廓。



　　為了實現這一結果，我們使用客戶指定的配置來設計鏡子和彎道，從而確保在壓力下保證鏡面穩定性和質量所需的彎曲筆觸和分辨率。

　　我們可以派遣團隊在您的場所安裝和連接彎管，并確保它在真空室中正常工作。
