DEPA氣動隔膜泵是帶有兩個振蕩正排量泵對面的泵室。這些都是通過膜在空氣和液體區域分開。兩層膜合而為一活塞桿連接，效果好一個沖程將介質向外推動在一個泵室上，在另一泵室上介質被吸入。四個相鄰的圖紙描述一個完整的過程循環由吸力和空滿的壓力行程氣動隔膜泵。所要資助的媒介用來說明其運作方式用彩色標記(紅色/綠色)。
通過填充右氣室(藍色)，將右隔膜向外推。 這拉動活塞桿左膜處于起始位置。閥球(1)不在其位置吸入后，介質(紅色)流入左泵室。 同時閥球(2)由于負壓固定在其比較終位置。 左一個泵室完全充滿中(紅色)。
切換控制閥后，空氣流入左空氣室(藍色)，右空氣室氣室已排氣。 現在，抽吸過程在右側泵室中進行(參見A)。 中(紅色)變為吸入，左側中等(綠色)泵室朝外按下。 閥球(1)向下壓下方，關閉，閥球(2)打開介質進入的通道壓力出口。
重復抽吸過程“ A”，不同之處在于已經存在介質(綠色)在右泵室中位于。 通過切換控制閥成為正確的氣室(藍色)填充的介質(紅色)被吸入左泵腔并進入正確的泵腔介質(綠色)被驅逐。
如C所示，以相反的順序重復此過程。 左氣室(藍色)充滿，中(紅色)是通過右邊的負壓泵室同時被吸將在左泵室中中(綠色)移入壓力管線。
所有DEPA氣動隔膜泵均為自吸式。 在“干”之間(沒有媒介)并吮吸“濕”(中等)。 在交貨率的計算是特定的必須考慮產品的重量和相應的抽吸高度。 另外，必須考慮現有的吸入側管道或軟管的線損以及具有外殼和隔膜材料特定性能的泵類型。

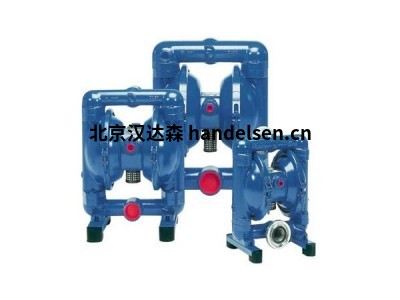

DEPA隔膜泵DL25-CA-TTT-E
