品牌簡介

menhir-photonics專注于客戶滿意度和工業市場，強調我們產品的可靠性和穩健性。我們的團隊在超快激光行業積累了 30 多年的經驗，致力于提供尖端的飛秒激光解決方案，允許在從實驗室到惡劣環境的任何情況下應用。

通過創新的設計和技術，我們開發了重復頻率高達 2.5 GHz 的飛秒激光系統，具有前所未有的可靠性和噪聲性能。



產品范圍

瑞士menhir-photonics激光器、飛秒激光器



部分產品介紹

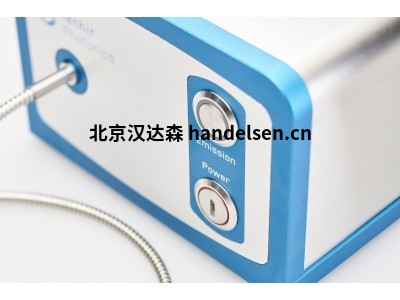

MENHIR-1550系列

我們的 MENHIR-1550 系列是第一款具有 GHz 重復率的 1550 nm 工業級飛秒激光器。

主要特征：

超低噪音

密封激光器

多合一系統

主要規格：

重復率：高達 2.5 GHz



技術規格：

平均功率：> 50 mW

峰值功率：> 0.1 kW

脈沖能量：> 0.05 nJ

重復率：標準-250、500 MHz，1、1.25、2或2.5 GHz

定制設計：-200 MHz至2.5 GHz *

中心波長：1560 nm +/- 10 nm

光譜帶寬：> 12.5 nm（3 dB）

脈沖寬度：<200 fs，轉換限制

光纖輸出端口：光纖輸出（PM FC / APC），自由空間

光束質量：TEM00，M2<1.05

極化：線性（PER> 23 dB，> 200：1）

幅度噪聲：<0.1％RMS（24小時）

時序抖動：<30 fs [1 kHz-10 MHz]



一般規格：

電源：5 VDC / 2 A **

消耗功率：<10 W

冷卻：被動風冷

預熱時間：<10 s（冷啟動）

激光頭尺寸/重量：240 x 160 x 89 mm3  / 5公斤

控制單元：無需控制單元，多合一系統

工作溫度：+ 5°C至+ 45°C

儲存溫度：-10°C至+ 60°C

相對濕度：<80％（非冷凝）

模擬接口：例如 電源調制，警報，互鎖，觸發，狀態

數字接口：USB，RS232，以太網，CAN




產品應用

時序分布

時序信號的超穩定分布在粒子加速器等學術研究基礎設施中非常重要。預計未來加速器對穩定時序的要求將大幅增加。由自由電子激光器驅動的最新一代高亮度超快 X 射線源通常對將 RF 信號分配到加速器組件和激光系統具有低于 10 fs 的要求。

滿足這些要求的解決方案是基于光纖傳輸線的定時分配系統。這些系統可以利用光通信技術和計量學在加速器組件和激光系統之間提供飛秒級同步。

這些傳輸系統使用來自鎖模激光器的超低噪聲脈沖序列作為時序參考。然后主振蕩器的定時信號通過光纖鏈路傳輸?shù)綆讉€(gè)遠程終端站，在那里傳輸延遲得到穩定。然后鎖模激光器或微波振蕩器與穩定光纖鏈路的末端緊密同步。

望遠鏡陣列時序分布另一個應用光纖定時分配鏈路的例子是射電望遠鏡陣列，其中許多天線必須同步才能實現準確的望遠鏡指向、處理儀器的同步和觀測數據的在線處理 。

總的來說，光時鐘分配和同步在未來會變得更加重要。超精密導航、重力傳感、相干陣列或相對論實驗等技術和應用將需要通過地面光纖鏈路或衛星自由空間鏈路進行時間比較和同步。



精密微波產生

在過去幾年中，對超低噪聲微波 (MW) 和射頻 (RF) 信號源的需求急劇增加。

標準工業應用和高端學術實驗需要更高的精度：

雷達系統

國防通信

光子ADC

超穩定時鐘

測試和測量

衛星通訊

粒子加速器，F(xiàn)EL

相干通信

鎖模激光器產生的超低相位噪聲為實現具有亞飛秒 RMS 定時抖動的 RF 或 MW 信號提供了一種簡單的解決方案。超低噪聲石英振蕩器的相位噪聲高幾個數量級。

另一方面，低溫冷卻的藍寶石振蕩器需要廣泛的冷卻系統，由于其復雜性，這限制了它們的應用范圍。雖然最近開發的基于光頻梳的系統產生的超低噪聲微波信號可以實現極高的相位穩定性和低相位噪聲，但這些系統的安裝和維護在技術上困難且成本高。

對于信號處理和通信中的許多高性能應用（采樣時鐘、ADC、信號源分析儀的主振蕩器），高頻相位噪聲和累積時序抖動對系統性能的影響最為關鍵。

對于這些應用，只需使用光電二極管信號和可選的電子放大，就可以直接從自由運行的鎖模激光器中產生微波。為了抑制較低噪聲頻率下的相位噪聲，可以將鎖模激光器鎖定或同步到低噪聲和電子振蕩器，以獲得長期穩定性。

對于需要高頻微波參考振蕩器（例如 10 GHz）的應用，它也可能是將低噪聲壓控振蕩器與鎖模激光器同步的解決方案.



光頻梳

光頻梳是由頻域中一系列離散的等距線組成的光譜。光頻梳可以通過不同的方式產生，但自從 John L. Hall 和 Theodor W. Hänsch 使用鎖模激光器對光頻梳技術做出開創性貢獻后，他們獲得了更多的關注

他們都在 2005 年獲得了諾貝爾物理學獎. 頻率梳可用于頻率計量、精密光譜學、距離測量或電信，僅舉幾例應用。

光頻梳可以看作是頻率的尺子。如果已知梳狀頻率，則可以通過測量拍音來測量其他頻率。這些拍音的頻率就是未知頻率和梳狀頻率的頻率差。對于寬頻率范圍（長光學尺）內的測量，頻率梳需要大帶寬。
