Rollon導軌TLV-28-024應用領域

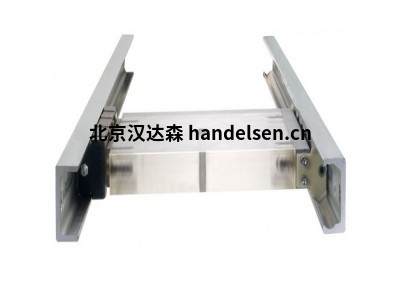

配有高精度滾珠軸承滾輪滑塊的直線滑軌
Compact Rail 直線滑軌的主要應用領域：
航空航天
鐵路
醫療
工業機器
包裝
自動化
物流
主要特征
精磨滾道帶來獨有靜音效果
滾子軸承帶來高動力:V= 9m/s, A=20m/s2
淬火滾道具有長使用壽命
在臟污環境中具有理想可靠性
自對齊系統
技術特性
T 型滑軌、TR 型滑軌、U 型滑軌的可選尺寸：18，28，35，43，63
K 型滑軌的可選尺寸：43，63
最大運行速度：9 m/s（354 in/s）（取決于應用）
最大加速度：20 m/s2 （787 in/s2 ）（取決于應用）
最大徑向負載能力：15,000 N（每個滑塊）
溫度范圍：-20 ℃ 至 +120 ℃（-4 ℉ 至 +248 ℉）短暫最高溫度 +170 ℃（338 ℉）
可選滑軌長度從 160 mm 至 3,600 mm（6.3 in 至 142 in），增量為 80 mm（3.15 in）。超長單一滑軌的最大長度為 4,080 mm，按需求提供
終生潤滑的滾輪銷
滾輪密封/護罩：2RS（防濺），2Z（鋼蓋盤）
滾輪材質：100CR6 鋼
經過感應淬火和精磨的滑軌滾道
滑軌和滑塊體經過 ISO2081 標準的鍍鋅
尺寸為 18 的 T 型和 U 型滑軌的材料：冷拔滾子軸承碳鋼 C43 F
尺寸為 28 至 63 的 K 型、T 型及 U 型滑軌的材料：CF53
Rollon直線導軌CPN28-2RS
產品描述
帶滾子的 O-Rail 直線系統確保配置的最高靈活性，系統基本組件 FXRG 導軌的原始形狀為 3 個滾道呈 90°排列，R 系列滾子可在任一滾道上運行。
使用單個或多個平行導軌允許用戶實現多種配置，滿足所有直線運動要求。
O-Rail 作為多功能直線系統設計，非常適合自動化應用。系統組裝方便，即使在不平坦表面也可以提供光滑運動。
技術特性
摩擦性極低，運行非常光滑
運行非常安靜
雙滾珠座圈加上極厚外部環和哥特式外形超精加工滾道，確保高負載容量
特種潤滑油終身潤滑，適合廣泛工作溫度：–40°到 +130° C
旋轉運動補償最高 ± 5°，軸向運動補償最高 ± 1mm
氯丁橡膠密封確保防塵
ROLLON-NOX 專利生產工藝進一步優化導軌材料，包括熱化學深度滲氮固化處理，以及黑色后氧化處理，確保有效防銹(鹽霧 120 小時)
