非常適合在機床主主軸驅動器上使用。高速切割和重型加工高扭矩之間的快速變化。軸輸出：實心軸或法蘭軸

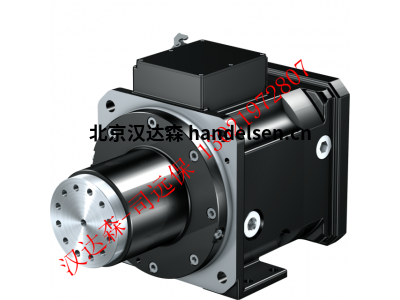

PS 系列
雙速變速箱，帶損速優化的直接齒輪和帶傳感器換檔的集成執行器控制器。兩種尺寸。兩個反彈類。傳輸齒輪中的兩個比率。法蘭絨軸或實心軸。各種軸承選項。飛濺潤滑或循環潤滑（可選）為極高速。簡單安全的電機安裝。
類型
傳動比
循環運行最大輸入轉速 [min -1]
雙速齒輪箱標稱功率 [kW]
齒輪箱輸出上的最大扭矩 [Nm]
齒輪箱輸出上的標稱扭矩 [Nm]
齒隙 [arcmin]
PS2501 1 – 4 2500 – 10000 47 1600 1200 20 – 30
PS2501 1 – 5,5 2500 – 10000 39 2200 1375 20 – 30
PS3001 1 – 4 2500 – 10000 47 1600 1200 20 – 30
PS3001 1 – 5,5 2500 – 10000 39 2200 1375 20 – 30
軸設計
-法蘭軸
-無鑰匙
實心軸-帶兩個鍵的實心軸
房屋設計
- 短軸
承距離 -
中軸承
距離 - 長軸承距離 所有設計均可使用冷卻法蘭作為選項交付。
軸承設計
–標準軸承（深槽滾珠軸承）–
軸向增強軸承（角接觸球軸承）–
徑向增強軸承（圓柱形滾軸承）
安裝位置
-任何安裝位置。
- 您可以在齒輪單元 ID 441871 的潤滑劑數量文檔中找到安裝位置和潤滑劑相應數量的說明
潤滑
飛濺潤滑
飛濺潤滑適用于封閉式齒輪單元外殼的標準應用。
外置油箱
的循環潤滑 對于高熱生成，具有齒輪單元填充體積最小 10 倍的外部油箱會有所幫助。
如果需要，儲罐灌裝可以通過額外的換熱器達到最佳工作溫度。
潤滑油的入口和出口位置根據安裝位置。
油檢玻璃或油位指示器的位置（選項）根據安裝位置。
帶傳感器換檔的齒輪切換器
執行器的位置通過傳感器移位（電子傳感器）記錄。
集成在切換器中的執行器控制器評估位置信號并精確控制切換電機。
優點：
- 兼容模式下的連接：標準切換器的即插即用 - 客戶在控制柜中提供不需要的繼電器和電纜（用于二進制連接
） - 集成平滑啟動保留
機械系統
- 顯著減少切換過程的編程工作 - 切換過程對機器控制器來說不是時間緊迫，可以在后臺
執行 - 在切換故障
的情況下自動重復切換過程 - 無磨損， 非接觸式位置
記錄 - 從任何齒輪切換到中性齒輪（選項）
雙速切換
- 基于高精度單向齒輪行星齒輪單元
的第一檔 - 損失優化的直接齒輪
- 中性齒輪位置（可選）
