festo簡化運動系列軸是機電致動器，設計用于簡單易行的接線、調試和操作，就像氣動致動器一樣。運動包括端到端定位和擠壓/夾緊。每個短消息軸由安裝在集成電機上的機電致動器組成，以減少安裝時間和機柜空間要求。短消息軸包括廣泛的致動器系列，具有線性和旋轉選項、精度和動態選項以及短行程或長行程變體，可滿足多種應用需求。




2.Festo執行器試車



這種方法快速簡單，不需要任何軟件、計算機或其他附件，因?yàn)樗袇?shù)都可以直接在驅動器上手動設置。然后，簡化運動系列通過數字輸入/輸出(DIO)或輸入/輸出鏈接直接連接到控制器，兩者都集成為標準。

 festo簡化運動系列的優勢



·         多種致動器尺寸、沖程和類型，可滿足您的應用需求



·         集成電機減少了控制柜所需的空間



·         快速簡單的調試



·         熟悉的行為，如氣動執行器



·         通過集成為標準的數字輸入/輸出(DIO)或輸入/輸出鏈接，易于操作設置。

可用的基本功能可以通過集成電機側面的按鈕或輸入輸出鏈接進行設置：



·         速度和力量



·         參考端位置和緩沖



·         結束位置



通過輸入輸出鏈接可獲得額外的擴展功能:



·         運動參數的遠程設置



·         用于在驅動器和計算機之間或從計算機到另一個相同驅動器的參數傳輸?shù)膹?fù)制和備份功能



·         讀取過程參數的函數



1)調試期間，所有相關參數都可以直接在集成驅動器上設置。參數設置簡單直觀:



·         “出”和“入”運動的速度



·         “輸出”位置的驅動力



·         設置參考結束位置



·         設置位置“開始力控制運動”



·         演示模式允許手動測試動作



2.通過M12插頭設計實現簡單的電氣連接



·         電源(4針):電機電源



·         邏輯(8針):集成電子設備的控制信號、傳感器信號和電源



festo產品概述

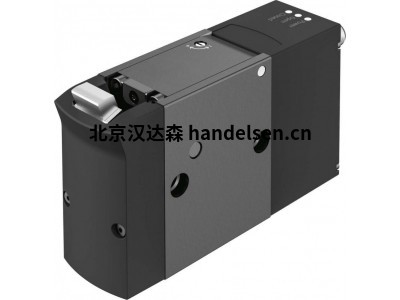

EPCS適用于每個安裝位置的單一線性運動，其平穩運行的滾珠絲杠允許精確和快速定位。作為一種極具成本效益的完整解決方案，電動缸非常適合定位或夾緊、分配、分揀或彈出等應用，以及作為簡單Z軸的處理系統。



·         最大三個尺寸。沖程500毫米



·         帶有接近傳感器的簡單且經濟的位置檢測，靈活、可靠且安裝快速，可隨時進行改裝或重新定位



·         可選:管道壓縮空氣補償可防止顆粒或水分進入，防止顆粒泄漏到環境中



·         獨特的“單尺寸向下”裝配系統，結合滾珠絲杠和齒形帶軸



·         電機可以旋轉4 x 90度，這可以隨時修改









簡單的電動運動:電動氣缸裝置EPCS結合了簡單的氣動和電氣自動化的優勢，而不占用控制柜的空間。它只需幾個參數就可以在兩個機械末端位置之間實現簡單的移動，這些參數可以直接在“即插即用”致動器上設置，無需軟件，也可以通過輸入輸出鏈接遠程設置。緊湊和強大的電動氣缸單元EPCS與平穩運行的滾珠絲杠傳動是理想的線性個人運動在任何安裝位置，甚至更長的行程。



·         完整的解決方案包括集成的致動器、電機和伺服驅動



·         極具成本效益，但功能強大且高度靈活



·         非常適合每個安裝位置的單獨線性運動，尤其是垂直Z運動



·         滾珠絲杠傳動運行平穩，定位精確



·         緊湊尺寸



·         靈活的位置感應帶來安全移動



·         集成末端位置傳感



·         兩個控制選項集成為標準:數字輸入輸出和輸入輸出鏈接



·         根據插頭和工作原理，易于調試:所有參數可直接在致動器上手動調節，無需任何軟件或特殊專業知識



·         簡化運動系列產品:安裝時不需要任何外部伺服驅動器或任何控制柜



Festo執行器型號示例：



festo  EPCO-16-100-3P-ST-E



festo  EPCO-16-100-8P-ST-E



festo  EPCO-16-150-3P-ST-E



festo  EPCO-16-150-8P-ST-E



festo  EPCO-16-200-3P-ST-E



festo  EPCS-BS-45-100-10P-A-ST-M-H1-PLK-AA



festo  EPCS-BS-45-100-3P-A-ST-M-H1-PLK-AA
