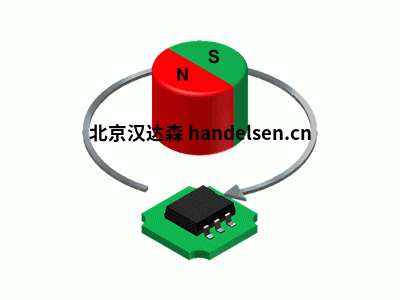

AKM 的(朝日凱賽)EM-3242非接觸式磁角傳感器可檢測位于設備表面上方的小磁鐵的絕對角位置。傳感器具有 10 位分辨率的完整 360 度角度范圍。

　　該傳感器集成了 IMC(集成磁集中器)和 CMOS 霍爾器件，可感應磁場矢量以及電路，將霍爾傳感器信號轉換為與磁體角度位置成正比的模擬電壓。該傳感器封裝在一個非常小的 6 針 SOIC 中，該 SOIC 是市場上最小的集成角度傳感器之一。操作只需要一個外部元件(0.1°F 旁路電容器)。EM-3242 是一款低功耗傳感器，需要 2.7 至 3.3V 和 8mA。

祁佳強 QQ：2850590582   手機：17744536447 電話：010-64714988-216 傳真：010-64714988-668 郵件：tk5@handelsen.cn

　　EM-3242 已更換過時的 EM-3241
漢達森祁佳強 手機/微信177*4453*6447

　　特征

　　小尺寸 3.6 x 3.0 x 0.8 毫米 × 6 針 SOIC

　　分辨率高達 10 位(0.36 deg)

　　非線性 = 1%;(Vop <3V)

　　低功耗 = 在 3.0V 時通常為 8 mA

　　睡眠模式 = 1μA 電流繪制

　　線性比率模擬輸出電壓與 0-360 度成正比

　　單 3V 電源(2.7 至 3.3 V 工作)

　　只需要一個外部部件 = 0.1μF 電容器

　　非常高速

　　應用

　　非接觸式角度感應，用于：

　　控制閥

　　音頻或光強度控制

　　太陽能電池板方向

　　氣體和流體流量計

　　氣體和液位指示器

　　剝落閥

　　風向葉片

　　電機軸角度和速度

　　轉向系統

　　線性位置感應

　　Sentron CSA-1VG是一種單軸霍爾效應磁場傳感器 IC，針對交流和直流電流測量應用進行了優化。電流傳感器采用傳統的CMOS技術與額外的鐵磁層制造。鐵磁層用作集成磁集中器 (IMC)， 可提供比正常可能的更高的磁增益。因此，該電路具有非常高的磁靈敏度和低偏移和噪聲。

　　在典型應用中，電流傳感器安裝在印刷電路板上，該電路板上攜帶要測量的電流。這樣安裝電流傳感器，可與帶電流導體進行高壓隔離。其他幾何形狀可以測量電纜或母線中的電流。請參閱工程套件。

　　CSA-1VG-SO 符合RoHS標準。

　　初步規格：

　　選擇有源感敏軸 1D、2D 或 3D

　　高磁分辨率：1uT

　　高空間分辨率：3 軸 100um x 100um

　　六種可選范圍：從 40mT 到 4T

　　高頻帶寬，直流至 300kHz

　　內置高分辨率溫度傳感器

　　靈敏度、偏移、噪聲和漂移的片上校正

　　片上參數化

　　模擬、PWM 和 SPI 數字輸出

　　可編程閾值比較器

　　應用：

　　3D 定位傳感器(線性和角度)

　　1D、2D 和 3D 接近傳感器

　　磁力計的測量探頭

　　多探頭陣列

　　具有可選范圍的電流傳感器
