應用

　　測量傳感器Iw-MU用于將正弦交流電直接轉換并隔離成外加電流

　　直流和/或直流信號。對于雙輸出類型，這些輸出可以在0-20 mA和0-10 V之間切換，或者

　　4-20 mA和2-10V。

　　特征

　　待測交流電通過內部電流互感器傳輸到下游整流電路，該電流互感器用于

　　電氣隔離。在那里產生的直流電壓被放大并轉換為外部直流或外部直流

　　直流電壓。輸出被卸載并短路。

　　僅對于“帶電零”或雙輸出，需要輔助電壓，并且不允許連接兩個輸出。

　　輸入變量正弦交流電

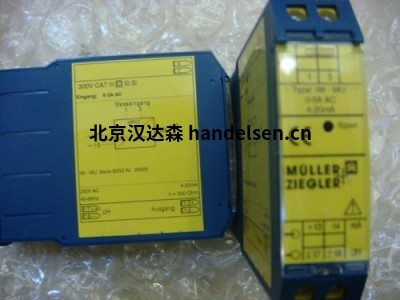

　　Muller + Ziegler測量傳感器Iw-MU

　　額定值0-1 A或0-5 A或0-10 A

　　額定頻率50 Hz，60 Hz或400 Hz

　　能耗1 VA，“零功率” 0.3 VA

　　永久2次過載

　　高浪涌負載20次，1 s

　　輸出輸出可變單輸出或雙輸出

　　額定值0-20 mA /500Ω負載或

祁佳強 QQ：2850590582   手機：17744536447 電話：010-64714988-213 傳真：010-64714988-668 郵件：tk4@handelsen.cn

　　0-10 V /最大負載10 mA

　　選項? “零功率” 4-20 mA /500Ω負載

　　(需要輔助電壓)

　　? 0-20 mA /500Ω負載和0-10 V /最大負載10 mA

　　4-20 mA /500Ω負載和2-10 V /最大負載10 mA

　　可以在前面切換

　　(需要輔助電壓)

　　額定值為5-100%時，傳輸行為精度為±0.5%

　　(輔助電壓為額定值的0-100%)

　　頻率影響<0.05%時10 Hz頻率變化

　　溫度范圍-15°C至+ 20°C至+ 30°C至+ 55°C

　　溫度影響<0.1%at 10 K

　　輔助電壓會影響

　　負載會影響嗎

　　沒有外部磁場影響(400 A / m)

　　殘留紋波<40 mVss

　　響應時間<400毫秒

　　最大開路電壓24V

　　過載時最大電流限制為兩倍

　　輸入，輸出和輔助電壓之間的測試電壓4 kV

　　輔助電壓230 V AC±20%，45-65 Hz，2.5 VA

　　(帶有“零電”和選項110 V AC±20%，45-65 Hz，2.5 VA

　　僅雙輸出)24 V DC-15%至+ 25%，2 W

　　6-30 V AC +直流，2 VA

　　36-265 V AC + DC，2 VA

　　尺寸外殼A，(寬度22.5毫米)A1頁

　　重量190克

　　將固定卡扣安裝在35 mm高帽導軌上。符合DIN EN 60715

　　電氣連接螺釘端子最大4平方毫米
