應用

祁佳強 QQ：2850590582   手機：17744536447 電話：010-64714988-216 傳真：010-64714988-668 郵件：tk5@handelsen.cn

　　測量傳感器Uw-MU用于將正弦交流電壓轉換并隔離為施加的電壓

　　直流和/或直流信號。對于雙輸出類型，這些輸出可以在0-20 mA和0-10 V之間切換，或者

　　4-20 mA和2-10V。


　　特征

　　待測交流電壓通過內部電壓互感器傳輸到下游整流電路，用于

　　電氣隔離。在那里產生的直流電壓被放大并轉換為外部直流或外部直流

　　直流電壓。輸出被卸載并短路。

　　僅對于“帶電零”或雙輸出，需要輔助電壓，并且不允許連接兩個輸出

　　輸入可變正弦交流電壓

　　額定值0-100 V，0-250 V，0-500 V和0-600 V

　　(在接地設備中為0-750 V)

　　額定頻率50 Hz，60 Hz或400 Hz

　　能耗2-5 VA，“零電” 0.3-2 VA

　　永久超載1.2倍

　　高浪涌負載2次，1 s

　　輸出輸出可變單輸出或雙輸出

　　額定值0-20 mA /500Ω負載或

　　0-10 V /最大負載10 mA

　　選項? “零功率” 4-20 mA /500Ω負載

　　(需要輔助電壓)

　　? 0-20 mA /500Ω負載和0-10 V /最大負載10 mA

　　4-20 mA /500Ω負載和2-10 V /最大負載10 mA

　　可以在前面切換

　　(需要輔助電壓)

　　傳輸行為精度±0.5%(在額定值的10-100%時)

　　(輔助電壓為額定值的0-100%)

　　頻率影響<0.05%時10 Hz頻率變化

　　溫度范圍-15°C至+ 20°C至+ 30°C至+ 55°C

　　溫度影響<0.1%at 10 K

　　輔助電壓會影響

　　負載會影響嗎

　　沒有外部磁場影響(400 A / m)

　　殘留紋波<30 mVss

　　響應時間<400毫秒

　　最大開路電壓24V

　　過載時最大電流限制為兩倍

　　測試電壓<500 V：輸入，輸出和輔助電壓之間為4 kV

　　> 500 V：輸入和輸出之間為5.2 kV

　　4 kV輸入/輸出至輔助電壓

　　輔助電壓230 V AC±20%，45-65 Hz，2.5 VA

　　(具有“零有效”和雙重選項?110 V AC±20%，45-65 Hz，2.5 VA

　　輸出和電壓? 24 V DC-15%至+ 25%，2 W

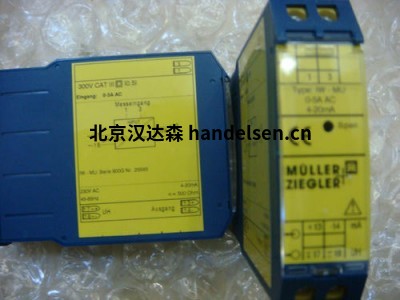

　　Muller + Ziegler測量傳感器Uw-MU

　　僅> 500 V)6-30 V AC + DC，2 VA

　　? 36-265 V AC + DC，2 VA

　　尺寸外殼A，(寬度22.5毫米)A1頁

　　重量190克

　　將固定卡扣安裝在35 mm高帽導軌上。根據DIN EN 60715

　　電氣連接螺釘端子最大4平方毫米
