安裝空氣傳感器
一個或兩個空氣傳感器可以連接到一個超聲控制器D72或DP72。 空氣傳感器是
設計用于安裝mini-TC / TC，通過連接三聯燈正確安裝傳感器非常重要
妥善避免泄漏。 安裝空氣傳感器時，還必須考慮到這一點
外部加熱和冷卻源，用于保持工作溫度范圍。 空氣傳感器是
設計用于常壓（0.8 bar - 1.1 bar），正常氧含量21％。
空氣傳感器應按照國家法規進行安裝。 有要求的人知識應該執行安裝。


電纜
空氣傳感器的電纜連接到危險區域。 最大電纜長度為40米。該
電纜屏蔽很重要，因為它可以防止外部噪聲進入。 如果電纜延長，請使用相同或
類似電纜類型（4導體帶共用屏蔽）。
注意！ 未屏蔽的電纜部分最大應為40mm。



垂直或水平安裝
我們建議盡可能安裝帶有垂直液流的空氣傳感器。 然后氣泡會被吸引到
更容易檢測到氣泡的中心。
如果空氣傳感器水平安裝，我們建議以這種方式轉動空氣傳感器
連接器在頂部。 然后，空氣傳感器頂部的氣泡將更容易被檢測到。

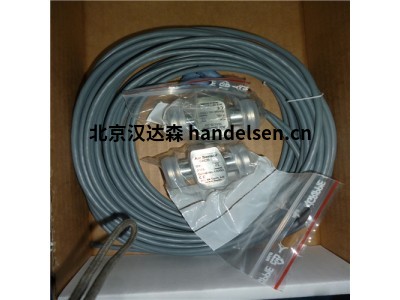

瑞典AQ 傳感器 FCS22-50-EX 內徑：Ø22mm 外徑：Ø64mm 卡盤連接：50 標準線纜：5m，

瑞典AQ 傳感器 FCS35-50    內徑：Ø35mm 外徑：Ø64mm 卡盤連接：50 標準線纜：5m，

瑞典AQ 傳感器 FCS35-50-EX 內徑：Ø35mm 外徑：Ø64mm 卡盤連接：50 標準線纜：5m，

瑞典AQ 傳感器 FCS46-64    內徑：Ø46mm 外徑：Ø76mm 卡盤連接：64 標準線纜：5m，

瑞典AQ 傳感器 FCS46-64-EX 內徑：Ø46mm 外徑：Ø76mm 卡盤連接：64 標準線纜：5m，
