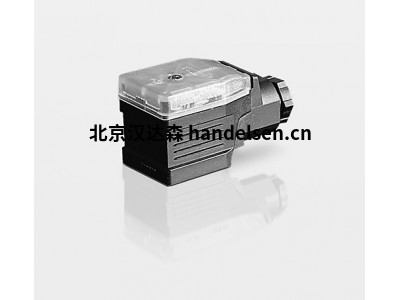

Novotechnik MUW200系列信號轉換器

               專為L(zhǎng)WH系列和TLH系列直線位移傳感器配置

　　特點： • 專為 TLH 系列和 LWH 系列位移傳感器配置的信號轉換器 • 采用與傳感器相匹配的插座連接方式 • 轉換過程無干擾信號產生 • 標準輸出信號： 0 ... 10 V 0 ... 20 mA 4 ... 20 mA • 極佳的線性度 • 極低的溫度漂移 ( 典型溫漂值為 30 ppm/K) • 零點和使用范圍可以調節或固定兩種類型可供選擇 該信號轉換器提供一個非常穩定的恒定電壓給位移傳感器， 傳感器滑刷上的信號毫無損耗地接入高阻抗輸入端，此信號能 被轉換成與所測位移成正比例關系的標準信號輸出。 信號轉換器所具有優良的線性度、極低的溫漂以及與傳感 器相匹配的信號處理方式等，保證位移傳感器在使用過程中具 有杰出表現;就近連接傳感器，即便在信號傳遞距離很遠的工 況下，也能保證信號傳遞的可靠性和抗干擾性。 在可調節式信號轉換器中，用戶可以對輸出信號的零點和 輸出范圍在大范圍內作調節;即便實際測量長度小于傳感器的 最大可測長度，也可將轉換器的輸出信號調整至標準值輸出。 轉換器的電路被集成在插座盒中，插座符合 DIN 43650 標 準。該信號轉換器具有很寬的工作電壓范圍，可直接使用未經 穩壓的直流電源。由于轉換器選用的 SMD 元件可承受很大溫度 變化，故轉換器即便在極端惡劣的工況下也能可靠運行。 MUW 200 系列信號轉換器通過一個四極插座與其它裝置相 連接。轉換器內部連接件可以按每 90º 轉角進行調整，以使輸 出電纜的方向符合需求。

　　機械參數 單位 尺寸 見尺寸圖 防護等級 IP 65 (DIN 400 50 / IEC 529) 螺紋接線端子 0.5 mm² 推薦的電纜(直徑4 - 10) 3芯或4芯帶絞接保護層 mm 重量 約75 g 電氣參數 工作電壓 18 ... 30 VDC 輸入阻抗 >10 MΩ 接反電壓保護 內置 功耗 最大35 mA 提供給位移傳感器的高穩定且 帶短路保護的內部參考電壓 > 10 VDC 位移傳感器的允許連接阻抗 ≥ 700 Ω 調節范圍 零位 增益 10 1 ... 2 % 線性度 通常0.01 % 溫度系數 通常30 ppm/K 工作溫度范圍 -25 ... +70 ºC 注：溫度系數將影響輸出電流和輸出電壓。若為輸出電流信號，則電壓要通過連接負載阻抗獲取， 故負載阻抗的溫度系數也必須加以考慮。

      產品類別：

　　Novotechnik產品類別包括：直線位移傳感器，角度位移傳感器，汽車傳感器，信號調節器等測量設備。

　　應用范圍：

　　Novotechnik傳感器應用廣泛，主要包括：太陽能發電設備，風力發電機組，高速列車，F(xiàn)1賽車，農用機械，工程建筑機械，注塑機，汽車制造，醫療設備等等。
