Rollon緊湊型軌道性能
帶有滾珠和滾子軸承的直線和曲線導軌，具有硬化的滾道，高承載能力，自動調心并且能夠在骯臟的環境中工作

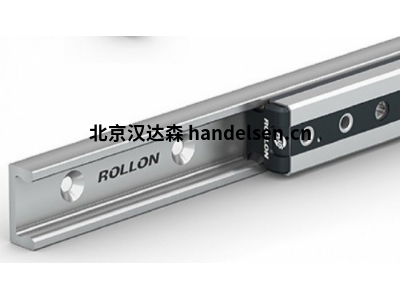

緊湊型軌道：帶軸承的自動調心直線導軌和由冷拔碳鋼制成的C形輪廓，帶有感應淬火和磨削的滾道。
一、產品描述
緊湊型導軌是一種線性系統，由帶有感應淬火滾道的鋼質直線導軌和同樣由淬硬鋼制成的高精度徑向滾珠軸承滑塊組成。得益于其自動調心功能，Compact Rail直線導軌簡化了項目，提高了性能并降低了總的應用成本。緊湊型導軌直線導軌易于安裝在所有類型的表面上，包括非機加工表面。
緊湊型導軌直線導軌具有帶滾珠軸承的堅固鋼制滑塊，帶刮水器的自動定心頭，用于保護內部組件的縱向密封件和頂部密封條。滑塊體的磨光縱向邊緣倒角和光亮的地面使表面精加工。滑塊頭配備有特殊的緩釋毛氈墊，并且可以相對于滑塊主體自由旋轉，因此，毛氈始終與滾道接觸，以確保獲得最佳潤滑。只需通過注射器注油器，就可以通過噴頭前部的專用注油口對毛氈進行注油。
滾道包含在C型材中，因此受到了保護，免受污染。此外，滑塊上的密封件和可用的不同防腐處理使Compact Rail直線導軌即使在更惡劣的環境下也可靠。
Compact Rail Plus直線導軌具有雙列球軸承，可提供更高的承載能力，帶有凸滾道的剛性導軌以及帶有縱向保護裝置和浮動刮水器的新型堅固鋼制滑塊，Compact Rail Plus專為高負載能力，高要求應用而設計，高動態和工作環境。同時保持了使該產品系列獨樹一幟的自對準功能。
滑塊有四個版本：導向滑塊（RV）; 浮動滑塊（RP）; 超浮動滑塊（RU）和旋轉滑塊（RA）。將兩個滑軌與不同的滑塊組合使用，可以創建自對準系統，該系統可以補償兩個平面上的未對準誤差：軸向最大3.5 mm，徑向最大±1.3°。
提供3種不同尺寸：18、28、43毫米。
可以創建自對準系統（V + P / V + U o A + P / A + U）以補償安裝表面固有的不對準。
堅固的RD滑塊由鋼制成，帶有雙列球軸承，側向密封件和浮動刮水器。也可提供RD版本，其安裝孔平行于主載荷方向。
滑軌和滑軌主體可采用不同的防腐處理方法：根據ISO 2081（28-43滑軌規格和所有滑軌主體的標準）鍍鋅，Rolon-Nox（滑軌規格18的標準），Rollon Aloy，Rolon E-coating和鍍鎳。
C型輪廓確保了緊湊的尺寸，其中包含滑塊和滾動元件。
感應淬火和磨削的滾道（尺寸28-42）
氮化，黑色氧化和拋光滾道（尺寸18）
可調預緊力。
二、技術特點
緊湊型軌道：
T型軌，U型軌可用尺寸：18、28、35、43、63
可用的K型軌道尺寸：43，63
最高 工作速度：9 m / s（354 in / s）（取決于應用程序）
最高 加速度：20 m / s2（787 in / s2）（取決于應用）
最高 徑向負載能力：15,000 N（每個滑塊）
溫度范圍：-20°C至+120°C（-4°F至+248°F）暫時最高 +150°C（+302°F）
可用的導軌長度為160毫米至3,600毫米（6.3英寸至142英寸），以80毫米為增量（3.15英寸），更長的單導軌最大為 4,080毫米（160.6英寸）根據要求
滾針終身潤滑
滾筒密封/防護罩：標準2Z（鋼蓋盤），2RS（防濺）
滾筒材料：鋼100Cr6（也可提供AISI 440不銹鋼）
鐵路滾道經過感應淬火和研磨
導軌和滑塊體均根據ISO 2081標準鍍鋅
尺寸為18的T型和U型導軌的軌道材料：冷拔滾子軸承碳鋼C43 F
K軌以及28到63號的T軌和U軌的軌道材料：Cf53
Compact Rail Plus：
可用的滑軌尺寸：18、28、43
最高 工作速度：7 m / s（276 in / s）（取決于應用程序）
最高 加速度：20 m / s2（787 in / s2）（取決于應用）
最高 徑向負載能力：10,800 N（每個滑塊）
溫度范圍：-20°C至+120°C（-4°F至+248°F）暫時最高 +150°C（+302°F）
可用的導軌長度為160毫米至3,600毫米（6.3英寸至142英寸），以80毫米為增量（3.15英寸），更長的單導軌最大為
根據尺寸28和43的要求，長度為4,080毫米（160.6英寸）。
滾筒材料：鋼100Cr6（也可提供AISI 440不銹鋼）
滾針終身潤滑
滾筒密封/防護罩：2RS（防濺）
尺寸為28和43的滑軌和滑塊體根據ISO 2081標準進行了鍍鋅處理，滾道經過感應淬火和研磨。
尺寸為18的鋼軌經過Rollon-Nox深度滲氮和黑色氧化處理后進行了硬化，滑塊體根據ISO 2081標準進行了鍍鋅處理。
導軌尺寸為28-43的導軌材料：冷拔碳素鋼CF53
規格為18的鋼軌的鋼軌材料：冷拉碳鋼20MnCr5
三、產品型號
Rollon TH-Serie
Rollon UNILINE
Rollon ELM-Serie
Rollon ECO-Serie
Rollon LIGHT-Serie
Rollon ONE-Serie
Rollon ROBOT-Serie
Rollon SC-Serie
Rollon T-Serie
Rollon Kreuztisch
Rollon Anwendung
Rollon CSW18-60-2SR-T
Rollon ULC63
Rollon KLC-63
Rollon NUE63
Rollon NKE83
Rollon DSS28
Rollon DBN28
Rollon TLC-28
Rollon CPN28-2RS
Rollon TES-20
Rollon TES-20-007
Rollon CRN20-2Z
Rollon CRA20-2Z
Rollon CES20-060
Rollon CRN20-2Z
Rollon CRA20-2Z
Rollon CS28-100
Rollon DEF22
Rollon DEF22-01
Rollon DSS28
Rollon TLV-18
Rollon TRC-43
Rollon NTE43L-5-A
Rollon NKE63
Rollon NUE63
Rollon ULC-63
Rollon CPN18-2RS
Rollon ASN22
Rollon DSD43-
Rollon ELM_80S
Rollon TLV-28
Rollon CS28
Rollon CS18-060
Rollon TEX-45
Rollon NRS43-150N4
Rollon DSS43
Rollon CS43-120-2Z
Rollon CPA28-2Z
Rollon CPA28-2Z
Rollon CSW28-080-2Z
Rollon DSS28
Rollon DSS28
Rollon DSS28
Rollon TLV-18
Rollon CRN43-2Z
Rollon ELM_80SP-014
Rollon 01940
Rollon DBN2
Rollon TLC-28
Rollon TLC-28-00
Rollon TPV -43
Rollon ULC-01/2/NUE28
Rollon ASN28-0450
Rollon CES20-060-2Z
Rollon DBN28
Rollon NTE43L-5-A
Rollon TLV-01280/NT18
Rollon CS43-150-2RS-A
Rollon CS28-080
Rollon TLC-28-011
Rollon TLV-43-018
Rollon TLV-28-016
Rollon CS28-080
Rollon TLC-28
Rollon TLV-43
Rollon TLV-28
Rollon NTE28
Rollon DBN28-03
Rollon DBN35-04
Rollon TLV-28
Rollon CS63-235
Rollon WT63
Rollon CS63-235
Rollon CD28-125
Rollon TLV-18-0
Rollon CS18-060-2Z
Rollon ASN28-05
Rollon ASN28-06
Rollon ASN28-08
Rollon ASN28-09
Rollon TLV-28-024
Rollon CD28-5-2RS-A
Rollon TLV-28-015
Rollon TLV-28-01
Rollon ASN22-06
Rollon CPN18-2Z
Rollon CPA18-2Z
Rollon DSS43-16
Rollon LTH45-04KF
Rollon TLV-18-00
Rollon LTH45-04-KF
Rollon Hub: 478
Rollon TLV-28
Rollon CS28-080
Rollon LTH30-05-RF
Rollon CPN63-2ZR
Rollon CES30-088
Rollon TES30-020
Rollon DEF35-04
Rollon DSS28-03
Rollon DEF63-04
Rollon DEF63-040
四、產品系列
緊湊型導軌包括三個產品系列：固定軸承T形導軌，補償軸承U形導軌和浮動軸承K形導軌。可以將它們組合起來以創建自對準系統，以補償兩個平面上的對準誤差：軸向最大3.9 mm，徑向最大±2°。
提供5種不同尺寸：18、28、35、43、63毫米。
可以創建自對準系統（T + U o K + U），以補償安裝表面固有的不對準。
堅固的NS滑塊，由鋼制成，帶有側面密封件和浮動刮水器。還提供NSD版本，其安裝孔平行于主載荷方向。
滑軌和滑軌主體可采用不同的防腐處理方法：符合ISO 2081（所有滑軌和滑軌主體的標準）的鍍鋅，Rollon Aloy，Rollon E涂層和鍍鎳。
C型輪廓確保了緊湊的尺寸，其中包含滑塊和滾動元件。
感應淬火和磨削的滾道。
可調預緊力。
