 　　BEI Sensors增量編碼器H20

　　機械規格

　　軸直徑：1/4“至3/8”和公制版本。可提供空心軸，輪轂軸或通軸型號。

　　平軸：0.75 x 0.03深

　　軸裝載：最大40磅。 軸向和40磅。徑向

　　軸徑跳動：.001 T.I.R.最大

　　25°C時的啟動扭矩：最大1.0 in-oz，無軸封; 最大2.5 in-oz帶軸封; 4.0英寸 - 盎司直通軸

　　軸承：52100軸承鋼

　　軸材質：303不銹鋼

　　軸承座：鑄鋁帶有iridite表面處理; 不銹鋼(特色)

　　蓋板：帶保護層的鑄鋁(用于MS或CS端接)，帶有保護涂層的熱拉鋁; 不銹鋼(特色)

　　軸承壽命：額定負載下1.5 X 109轉(2500轉時10,000小時)

　　最大RPM：8,000(參見頻率響應)

　　慣性力矩：2.0 x 10-4 oz-in-sec2

　　重量：9盎司。典型

　　電氣規格

　　代碼：增量

　　輸出格式：2個正交通道，1/2周期索引，標準為負B通道。指定3904作為輸出設備時的非索引索引

　　每軸轉動周期：1至4096(見表A)對于1024以上的分辨率接觸

　　BEI用于插值選項

　　電源電壓：5至28 VDC可用電流要求：100 mA典型值+

　　輸出負載，250 mA(最大值)

　　電壓/輸出:(見注5)

　　28V / V：線路驅動器，5-28VDC輸入，Vout = Vin

　　28V / 5：線路驅動器，5-28VDC輸入，Vout = 5VDC

　　28V / OC：開路集電極，5-28VDC in，OCout

　　保護等級：反向，過壓和輸出短路(見注5)

　　頻率響應：100 KHz(最高1024 cpt; 400 KHz帶插值選項(見注7)

　　環境規格

　　外殼等級：NEMA 4和13(IP66)訂購軸封時(帶有密封的單元)

　　至MS連接器)和電纜密封套(帶電纜終端的設備)

　　溫度：工作溫度，0°至70°C; 提供擴展溫度測試(見注8); 存儲，-25°至90°C，除非調出擴展溫度選項

　　沖擊：50毫克持續11毫秒振動：5至2000赫茲@ 20克

　　濕度：98%RH，無冷凝

　　H20是一款非常堅固的編碼器，可以經濟地將每轉的分辨率范圍提高到4096個周期。這款緊湊型設備具有抗震盤，重載軸承和EMI屏蔽。 H20符合NEMA 4和13要求。 H20還采用輪轂軸式，帶有柔性安裝座(插入式)，可直接安裝在小型電機上。 H20的典型應用包括機器控制，過程控制，農業機械，紡織設備，機器人，食品加工和計量

　　BEI Sensors增量式光電旋轉編碼器

　　GHM3增量式旋轉編碼器

　　GHM4增量式旋轉編碼器 訂貨舉例：GHM4 06 // 5 G5 9 // 2 500// G3 R020 、 GHM4 L6 // 2 G2 A // 2 500// GD A

　　H20增量式旋轉編碼器 訂貨舉例：H20DB-37-SS-500-ABZC-28V/V-SM18

　　DHM5增量式旋轉編碼器 訂貨舉例：DHM5_10// P G5 9 // 80 000 // GP R020

　　IBM5/IHM5增量式旋轉編碼器 訂貨舉例：IBM5 _ 10 // I G5 9 // 50 000// GP R050

　　DXM5不銹鋼光學編碼器 訂貨舉例：DXM5S 10 / AA / R G2 9 // 08 192 // G3 A050

　　GHM5有軸增量式編碼器 訂貨舉例：GHM5 _ 10 // 5 G5 9 // 2 500 // GP R020

　　H25軸增量式編碼器 訂貨舉例：H25D-SS-2000-ABZC-28V/V-SM18

　　GHM9/ GXM9增量軸編碼器 訂貨舉例：GHM9 _ 11 // 5 G5 9 // 5 000 // GP R050

　　NHM9/ NXM9增量軸編碼器 訂貨舉例：NHM9 _ 12 // 5 V2 // M15 // V3 R050

　　IHM9增量本質安全型編碼器

　　H38增量防爆編碼器 訂貨舉例：H38D-2000-ABZC-28V/V-SC-CEN 、 H38D-2500-ABC-8830-SC-UL-S

　　H40增量編碼器防震 訂貨舉例：H40A-2000-ABZC-28V/V-SC-UL

　　GMX/ GMX隔爆型增量編碼器

　　HS20增量式空心軸編碼器 訂貨舉例：HS20-50-R2-SS-1024-ABZC-28V/V-K8

　　DHO5增量空心軸編碼器 訂貨舉例：DHO5 _ 14 // P G5 9 // 80 000 // GP R020

　　IHO5/ IBO5增量本質安全型編碼器 訂貨舉例：IB05 _ 14 // 2 G2 9 // 10 000// G3 R020

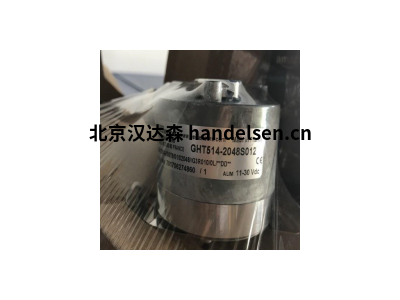

　　GHT514增量空心軸編碼器 訂貨舉例：GHT5_ 14 // 5 G5 9 // 1 024 // G3 R020 、 GHT5 14 // 2 G2 D // 00000K6 // G3

　　R020增量式旋轉編碼器

　　HS25增量式空心軸編碼器 訂貨舉例：HS25F-62-R1-SS-1024-ABZC-28V/V-SCS18

　　HS35增量式空心軸編碼器 訂貨舉例：HS35F-1-14-SS-200-ABZC-4469-SM18-EX-S

　　HS35增量式編碼器絞車 訂貨舉例： HS35F-100- R1-SS-2048-ABZC-28V/V-SM18

　　GHU9/ GXU9增量空心軸編碼器 訂貨舉例：GHU9 _ 30 // 5 G5 9 // 5 000 // GP R050

　　NHU9/ NXU9增量空心軸編碼器 訂貨舉例：NHU9 _ 30 // 5 V2 // M15 // V3 R050 、 NHU9_ 30 // 5 NC 9 // 2500 M30 // N3

　　GEUX/ GEUX增量編碼器隔爆

　　HS45增量式重型編碼器 訂貨舉例：HS45F-175-R2-SS-8192-ABZC-28V/V-SM18

　　HS20增量式空心軸編碼器

　　ES20增量式編碼器 訂貨舉例：ES20D-37-500-ABZC-28V/V-SM18-S

　　IHK5/IBK5 增量空心軸編碼器 訂貨舉例：IHK5 _ 14 // 2 P2 9 // 5 000 // GP R050

　　HS25增量式空心軸編碼器 訂貨舉例：HS25F-62-R1-SS-1024-ABZC-28V/V-SCS18

　　ES25增量式編碼器 訂貨舉例：ES25D-37-500-ABZC-28V/V-SM18-S

　　HS52增量防爆編碼器 訂貨舉例：HS52-SP11-BS-1024-ABZC-28V/V-SC-CEN


　　BEI Sensors 絕對單圈光電旋轉編碼器

　　CHM5絕對軸編碼器

　　H25/ H25X絕對軸編碼器

　　CHM9絕對軸編碼器

　　H38絕對防爆編碼器

　　H40絕對防震編碼器

　　CAMX/ CEMX絕對耐燃編碼器

　　CHO5絕對空心軸編碼器

　　HS35絕對空心軸編碼器

　　CHU9絕對空心軸編碼器

　　CAUX/ CEUX絕對空心軸編碼器

　　HS35絕對通過軸編碼器

　　BEI Sensors 絕對值多圈光電旋轉編碼器

　　PHM5絕對空心軸編碼器

　　MHM5絕對空心軸編碼器

　　HMT25絕對值多圈編碼器

　　PHM9絕對軸編碼器

　　PHO5絕對空心軸編碼器

　　PHU9絕對空心軸編碼器

　　PAUX絕對空心軸編碼器

　　MHK5絕對空心軸編碼器

　　BEI Sensors 快速編碼器

　　H20系列

　　H25系列

　　HS25系列

　　HS35系列

　　H25系列

　　HS35系列快速編碼器

　　BEI Sensors 磁旋轉編碼器

　　HHM3、HHM5 、HHK5、AHK3 、AHM3、AHM5 / AXM5

　　HHM9薄型可編程編碼器

　　HHMB薄型可編程編碼器與接線盒

　　HHMX薄型防爆/防火

　　HHU9薄型可編程編碼器

　　HHUB薄型可編程編碼器與接線盒

　　HHUX薄型防爆礦用隔爆型

　　HHUX薄型防爆礦用隔爆型

　　HHK9薄型可編程編碼器

　　HHKB薄型編碼器接線盒

　　HHKX薄型防爆礦用隔爆型

　　HHA9薄型可編程編碼器

　　HHAB薄型可編程編碼器帶接線盒

　　AHM9薄型可編程

　　AHMB薄型可編程編碼器帶接線盒

　　AHMX薄型防爆礦用隔爆型

　　AHU9薄型可編程編碼器

　　AHUB薄型可編程編碼器帶接線盒

　　AHUX薄型防爆礦用隔爆型

　　AHK9薄型可編程

　　AHKB薄型可編程編碼器帶接線盒

　　AHKX薄型防爆礦用隔爆型

　　AHA9薄型可編程編碼器

　　AHAB 薄型可編程編碼器帶接線盒

　　THM4

　　TXM4

　　THM5

　　TXM5

　　THK4

　　THK5

　　BEI Sensors 位置傳感器

　　9360

　　9970

　　8360

　　9960

　　HCW4

　　ACW4

　　TCW4

　　BEI Sensors 旋轉和直線電位器

　　1200 系列

　　1800 系列

　　2200 系列

　　2800 系列

　　3200 系列

　　4700 系列

　　9850 系列

　　9860 系列

　　5320 系列

　　600 系列

　　700 系列

　　6300 系列

　　6400 系列

　　9600 系列

　　BEI Sensors 拉繩傳感器

　　CDB、CD050、CD080、CD150、CDS18、CD046、CD060、CD115、CDS12

　　BEI Sensors 傾角 - 精確測量傾斜

　　T-MIX-15-A1-CS1、T-M1Y-30-A4-CS2

　　BEI Sensors 電子接口模塊的編碼器

　　BEI Sensors 光隔離器接口模塊

　　EM-DR1-IC-5-TB-28V/V

　　EM-DR1-IC-5-TB-28V/5

　　EM-DR1-IC-5-TB-28V/OC

　　EM-DR1-IC-15-TB-28V/V

　　EM-DR1-IC-15-TB-28V/5

　　EM-DR1-IC-15-TB-28V/OC

　　EM-DR1-IC-24-TB-28V/V

　　EM-DR1-IC-24-TB-28V/5

　　EM-DR1-IC-24-TB-28V/OC

　　BEI Sensors Intrinsic Safety Barrier for Encoders

　　EM-DR1-IS-5-RTB-28V/V

　　EM-DR1-IS-5-RTB-28V/5

　　EM-DR1-IS-5-RTB-28V/OC

　　BEI Sensors 雙編碼器到USB轉換器模塊

　　EM-DR1-SS-5-TB-USB-S

　　EM-DR1-QS-15-TB-USB-S

　　EM-DR1-SS-24-TB-USB-S

　　BEI Sensors Anti-Dither模塊

　　EM-DR1-AD-5-TB-28V/5

　　EM-DR1-AD-5-TB-28V/V

　　EM-DR1-AD-5-TB-28V/OC

　　EM-DR1-AD-15-TB-28V/5

　　EM-DR1-AD-15-TB-28V/V

　　EM-DR1-AD-15-TB-28V/OC

　　EM-DR1-AD-24-TB-28V/5

　　EM-DR1-AD-24-TB-28V/V

　　EM-DR1-AD-24-TB-28V/OC

　　BEI Sensors Divide-By模塊

　　EM-DR1-DB2-5-TB-28V/V

　　EM-DR1-DB2-3-TB-28V/5

　　EM-DR1-DB2-15-TB-28V/5DC

　　BEI Sensors 串行并行轉換器模塊

　　EM-DR3-SP-5-TB-28V/V

　　EM-DR3-SP-5-TB-28V/5

　　EM-DR3-SP-5-TB-28V/OC

　　BEI Sensors 編碼器信號廣播模塊

　　BX-5-IC/V-IC/V-IC/V-IC/V

　　BX-15-IC/V-IC/V-IC/V-IC/V

　　BX-24-IC/V-IC/V-IC/V-IC/V

　　BX-5-DB/V-IC/V-IC/V-IC/V

　　BX-15-DB/V-IC/V-IC/V-IC/V

　　BX-24-DB/V-IC/V-IC/V-IC/V

　　BX-5-DB/V-DB/V-IC/V-IC/V

　　BX-15-DB/V-DB/V-IC/V-IC/V

　　BX-24-DB/V-DB/V-IC/V-IC/V

　　BX-5-DB/V-DB/V-DB/V-IC/V

　　BX-15-DB/V-DB/V-DB/V-IC/V

　　BX-24-DB/V-DB/V-DB/V-IC/V

　　BX-5-DB/V-DB/V-DB/V-DB/V

　　BX-15-DB/V-DB/V-DB/V-DB/V

　　BX-24-DB/V-DB/V-DB/V-DB/V

　　BEI Sensors SA100R旋轉數字顯示(DRO)

　　BEI Sensors SA100線性數字顯示(DRO)

　　SwiftComm實時無線編碼器接口

　　TX-IN-RM1-5-SCS120-M18

　　TX-IN-RM1-15-SCS120-M12

　　TX-IN-RM1-24-SCS120

　　RX-IN-PM1-28V/V-M18

　　RX-IN-PM1-28V/5-M18

　　RX-IN-PM1-28V/OC-M18

　　BEI 配件

　　BEI 聯軸器 924-39074-8-8

　　BEI 聯軸器 924-39074-12-8

　　BEI 聯軸器 924-39074-12-12

　　BEI 測量輪12 924-31196-001
