當我們于1987年開始將想法轉化為產品時，我們對創業之旅將在何處結束一無所知。當時，生產，設計和銷售都在我們父母的車庫里進行！如果不是為了我們的第一批客戶和供應商的支持，那么我們的話簡而言之。由于他們最初對我們的承諾，絕對以客戶為導向是我們同事和我們的頭等大事。

自成立以來，已經設計并成功在機器安全設備市場推出了多個產品組。

產品分類：安全邊緣HSC、安全墊、保險杠安全聯鎖、閥門聯鎖

保護剪切和壓碎邊緣

《機械指令》指出，只有采取了全面的安全措施以保護使用這些機器的人員，危險機器才能投入運行。

為了防止在剪切和擠壓邊緣時發生危險，使用了安全敏感的邊緣。

典型的應用有機器防護裝置，升降臺，劇院舞臺等。激活安全邊緣后，將立即關閉電源。在啟動Haake安全邊緣之前，要么按照N / O原理操作電氣設備（在操作安全邊緣時將兩個導電條或導電層放在一起），要么將光電系統（光束中斷）市場上提供的標準產品選項。這種設備通過信號進行操作，這些信號需要通過控制單元進行轉換和處理。

規格HSC 65-35-03安全邊緣：HSC 65 35 01

安全邊緣設計用于不同的室內和室外應用。Haake接觸鏈直接位于

鏈管的前部。不管方向如何（理論上為360°），執行安全沿時，電流都會被機械中斷，而其他系統則不需要電子控制電路。

與常規橡膠材料相比，異型質量的TPE （熱塑性彈性體）具有更好的彈回形狀的能力。這樣做的好處是，輪廓將保持其形狀多年。

可以使用不同的鋁型材進行安裝。可選地，可以使用螺栓，長方形或圓孔定制這些。

技術數據

工作溫度： -20ºC至+55ºC

防護類型： IP 65

額定電壓： 最高 50 V AC，75 V DC，用于更高電壓使用符合EN 61558-1的變壓器

額定電流： 最高 0,5 A，應從外部保護電源

有效驅動角度： 90度

控制類別： 3（根據EN 954-1）

連接電纜： 雙絕緣，高度靈活的單芯電纜（FLKM）。

  與制造商協商后，還可以使用其他電纜。

最大連接電纜長度： 50公尺

傳感器配置文件： TPE（熱塑性彈性體）

鋁安裝型材： AlMgSi 0.5擠壓成型

安全邊緣HSC的技術數據表

安全邊緣HSC 35 20 01 安全邊緣HSC 35 20 02 安全邊緣HSC 35 20 03

安全邊緣HSC 40 20 01 安全邊緣HSC 40 20 02 安全邊緣HSC 40 20 03

安全邊緣HSC 65 35 01 安全邊緣HSC 65 35 02 安全邊緣HSC 65 35 03

安全邊緣HSC 95 35 01 安全邊緣HSC 95 35 02 安全邊緣HSC 95 35 03

HAAKE60059 / VC0019445

HAAKE60059 / VC0019448

HAAKE HSC B-200-35-02

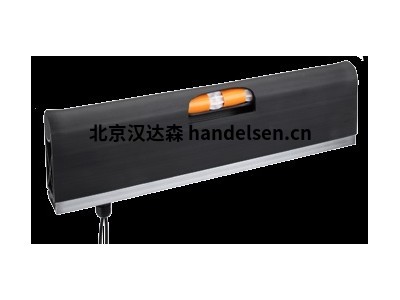

保險杠由柔軟的聚氨酯泡沫制成，在其內部接觸鏈緊靠操作面設置。接觸鏈的數量和位置取決于保險杠的尺寸和預期用途。在有軌車輛或直線運動的情況下，通常只有保險杠的前側用作操作面。在其他情況下，如果車輛或機器遵循彎曲的路徑，則接觸鏈也將安裝在側面。帶有接觸鏈的完整泡沫體被粘合到承載板上，并完全涂有聚氨酯材料。標準顏色是黑色和紅色。黃色安全條紋也可以作為一種選擇。涂層的厚度由預期的力和沖擊確定。通常，載板是鋁的。為了將保險杠固定在車輛上，

提供了帶螺紋的螺栓，螺栓的大小和數量將由保險杠的大小決定。此外，用于電路連接的電纜端子也位于承載板的區域中。通常可以自由選擇螺栓和電纜端子的所有尺寸?？梢远ㄖ菩螤罨蝾伾?，并且保險杠將適合車輛的外觀。

安全邊緣的致動導致至少一對接觸輥在楔形中間元件的作用下分離，從而斷開電流電路，因為電路中斷信號是直接的 如果可用，則不需要轉換輸出信號。 該信號被饋送到急停按鈕已經需要的安全繼電器單元，安全邊緣的傳感器部分緊接在橡膠輪廓的前面。 觸點的分離不是由接觸鏈的彎曲引起的，而是由外部徑向力轉換為軸向力引起的。 即使在開關力很小的情況下，在很短的操作行程之后，操作也會導致關閉功能。

HSC 35-20-01 T HSC 35-20-02 T HSC 35-20-03 T

HSC 40-20-01 T HSC 40-20-02 T HSC 40-20-03 T

HSC 65-35-01 T HSC 65-35-02 T HSC 65-35-03 T

HSC 95-35-01 T HSC 65-35-01 T HSC 65-35-02 T HSC 65-35-03 T HSC 95-35-02 T HAAKE HSC 95-35-03 T

HAAKE安全邊緣技術說明
