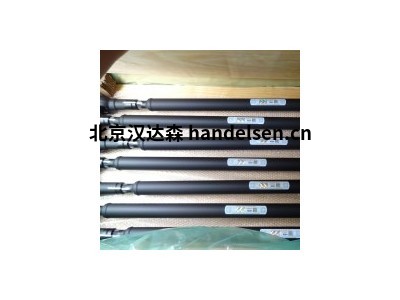

　　德國ELBE公司建立于1919年，長期致力于傳動軸產品的開發與制造。目前德國Elbe是多家國際知名企業的合作伙伴，包括普拉塞陶依爾·法拉利·ZF·卡特彼勒·利勃海爾·多納·沃爾沃·MAN等。

　　ELBE主要產品：

　　萬向聯軸器：ELBE 0.100系列、ELBE 0.200系列、ELBE 0.300系列、ELBE 0.400系列、ELBE 0.500系列

　　精密萬向軸：ELBE 0.600系列

　　十字萬向軸：ELBE 0.700系列

　　球窩萬向軸：ELBE 0.800系列

　　產品應用:ELBE產品主要應用于鐵路機械·工程機械·交通運輸車輛·農業機械·工業制造機械等。

　　替代兼容性:可以根據客戶需求來制定產品特性，工廠根據產品配套靈活性進行升級，替代，從而達到現場的完美使用。

　　Elbe 0.100系列：

　　扭矩范圍：250 bis 35.000 Nm

　　偏轉角度可達35°

　　DIN，交叉互鎖，SAE法蘭，輪轂或 - 特殊連接

　　無長度補償萬向節

　　具有長度補償?shù)穆?lián)合中間軸

　　滾子/或滾針軸承

　　Elbe 0.100系列型號：

　　Elbe 0.105

　　Elbe 0.106

　　Elbe 0.107

　　Elbe 0.108

　　Elbe 0.109

　　Elbe 0.110

　　Elbe 0.111

　　Elbe 0.112

　　Elbe 0.113

　　Elbe 0.148

　　Elbe 0.158

　　Elbe 0.117

　　Elbe 0.120

　　Elbe 0.122

　　黑色的詳細信息=標準

　　橙色的詳細信息=可能的選項

　　可選連接方式 軸連接 法蘭連接

　　根據不同的配置，ELBE萬向節軸由叉形零件，萬向節，針或滾子軸承，花鍵長度延伸和精密管組成

　　叉形零件采用閉模鍛件制造，十字形零件采用冷壓或閉模鍛件制造。 通用傳動軸的高應力區域經過熱處理，以獲得*的硬度和韌性組合。隨后，聯合交叉期刊和軸承座被磨到很小的公差。

　　每個叉部分被鉆孔以便于針或滾柱軸承殼體的安裝。長度延伸轂用花鍵拉削生產和配合的外花鍵冷軋生產。 如果需要減小花鍵的滑動力，可以涂上高質量的塑料。

　　用于制造花鍵的軋制過程硬化了表面并且獲得了較高的負載能力，與銑削的花鍵相比，使齒面磨損率更低

　　在組裝萬向接頭軸時，軸承座以及連接十字頭用卡環鎖定到位。

　　U型接頭根據客戶的要求進行潤滑(例如使用高溫潤滑脂，長壽命潤滑脂或低溫潤滑脂)。

　　有三種方法可以維護U型軸承：

　　•中央潤滑：

　　潤滑脂乳頭位于關節十字架內。軸承外殼通過潤滑油通道供應潤滑脂。

　　•外部潤滑：

　　油嘴安裝在其中一個軸承座的外部，油脂通過潤滑油通道分配。

　　•免維護：

　　在相應的應用條件下和/或使用優化的密封系統，可以省去潤滑。

　　良好的密封系統可以提供卓越的防污垢和防潮保護，從而可以在存在泥土，灰塵，沙和水的惡劣環境條件下使用。此外，由于防止了軸承殼體的油脂泄漏，所以環境也將得到保護。

　　如前所述，有兩個軸承版本可用：

　　•使用這種類型的軸承，使用壽命比滾針軸承型號高出2或3倍。滾針軸承版本。

　　•滾針軸承

　　裝配后，Cardan軸在適當?shù)倪\行速度下保持平衡。 這避免了導致?lián)p壞部件的振動。

　　MdNom：根據運行時間預選的額定轉矩。 相應的允許轉矩必須根據其余的運行特性(例如沖擊載荷，偏轉角度，轉速等)單獨計算(參見技術附件6.2和6.3)

　　MdLim：極限轉矩，如果確保有限的頻率，可以從通用驅動接頭暫時傳輸，而不會造成功能損壞

　　ELBE萬向軸0.100系列參數
