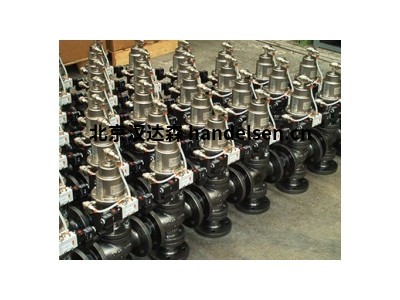

布魯克 SBS/S與SBS/3系列閥門采用了具有創新意義的半球形閥體。經研究，這種形狀既能較小閥門尺寸，還能提高閥門流量。采用可適應

腐蝕性環境的不銹鋼結構，因此可用于各種不同的應用環境。所用部件堅固，采用自潤滑式蒸汽雙導件，因此閥門工作性能可靠，可確保經過大量工作周期后也無需維護。才有了多種密封材料，因此可靈活適應不同的應用環境。采用不同規格的伺服控制器可節流高壓差一天，大行程。

該系列閥門可控制多種流體：蒸汽、水、腐蝕性流體、非爆炸性其他等，所以，這類閥門可用于多個領域：紡織印染設備、化學品設備、水處理設備、食品設備、一般工業設備。

根據客戶要求，可將閥門用于特殊領域。

產品參數：

工作控制方式

-2V-NC常閉（空氣打開，直通閥）

-2V-NO常開（空氣關閉，直通閥）

-3V-分流(NO-NO)

-2/3通DE-雙作用

尺寸

-DN15-DN200

壓力等級

-PN6、PN10、PN16

閥體材料：

-不銹鋼 AISI316 PN40

-微鑄工藝蠟（DN15-DN100）

-鑄造與電結合板（DN25-DN200）

閥座

-AISI316L 號不銹鋼

連接方式

-法蘭 PN6（UNI2276)、PN10（UNI2277)、PN16（UNI2278)，采用AISI304/316（1）根部焊接

上閥蓋

-AISI316L

快速打開時閥塞動作為線性

-AISI 316L 帶PTFE-PTFE/GG插芯（軟質密封）

-AISI 316L帶硅橡膠/三元乙丙橡膠/氟橡膠插件（2）

填料箱

-PTFE環、VITON環

伺服控制器

-啟動作用方式，最小4bar，最大8bar

-材料：AISI316L鍛鋼

-氣缸：Φ63、Φ82、Φ118、Φ136、Φ153、Φ235

-閥桿：AISI316L 軋制鋼，采用雙導件

-密封圈：丁腈橡膠/氟橡膠

-電流設備 行程指示儀（型號NC）

-附件：手動控制用手輪、磁傳感器、接近傳感器、微動開關盒、電磁閥、行程調節器、流量閘板。

單作用方式下6bar時的耗氣量

-cilΦ63=0.45NI

-cilΦ136=3.00NI

-cilΦ82=0.70NI

-cilΦ153=5.20NI

-cilΦ118=1.80NI

-cilΦ235=21.90NI

工作溫度

-30℃-+170℃ 有密封圈類型決定

注釋

（1）根據客戶要求，可提供其他類型的連接方式

（2）軟質材料插件可允許壓差增大20%

（3）可根據要求提供行程增大的雙作用式伺服控制器。

閥門尺寸表:

有關閥門選型及規格確定情況，請聯系我公司技術部。

氣動截止閥采用上腔進氣或者下腔進氣來遠距離控制閥門，操作方便、靈活。氣動截止閥氣缸使用介質：壓縮空氣，氮氣。氣動截止閥結構特點如下：
1、結構簡單、制造和維護方便；工作行程小，啟閉時間短；
2、關閉體（閥瓣）與閥座密封面采用錐面密封，關閉力小，耐沖刷，密封可靠。閥座可為更換式閥座，可任意組合與關閉件密封面材料的配對，以滿足工況要求，延長使用壽命。
氣動截止閥結用途：

適用于各種變壓或變溫氣體分離裝置、以及要求頻繁開關的各種工業流體輸送場合。它是氣體分離（PSA法）裝置中應用最廣泛的閥門。
外觀：選材十分考究，符合國內、國外相關標準，結構合理，外觀簡潔大方。

氣動截止閥優點：
1、本氣閥結構簡單，制造和維修比較方便，使用安全；
2、工作行程小，啟閉時間短，節省時間；
3、密封性好，密封面之間摩擦力小，使用壽命長；
4、可以任意組合與關閉件密封面材料的配對，以滿足各種工況要求。
