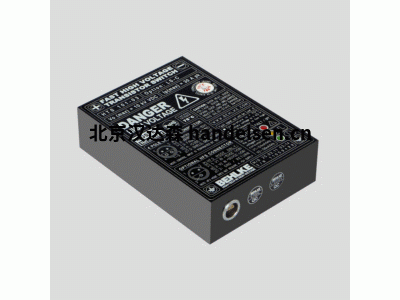

behlke HTS-GSM系列高壓開關

源自德國 behlke HTS 701-15 高壓脈沖發生器-直采-快速發貨

BEHLKE產品種類：BEHLKE高壓開關、BEHLKE高壓脈沖單元、BEHLKE快速恢復高壓二極管組件
！！！注意：BEHLKE的產品詢價需要指明是否需要附帶Options功能！！！

源自德國 behlke HTS 701-15 高壓脈沖發生器-直采-快速發貨

behlke HTS 21-03-GSM 2X2 KV 2X30A
behlke HTS 21-06-GSM 2X2 KV 2X60A
behlke HTS 31-01-GSM 2X3 KV 2X15A
behlke HTS 31-03-GSM 2X3 KV 2X30A
behlke HTS 41-03-GSM 2X4 KV 2X30A
behlke HTS 41-06-GSM 2X4 KV 2X60A
behlke HTS 61-01-GSM 2X6 KV 2X15A
behlke HTS 61-03-GSM 2X8 KV 2X30A
behlke HTS 81-03-GSM 2X8 KV 2X30A
behlke HTS 81-06-GSM 2X8 KV 2X60A
behlke HTS 111-03-GSM 2X11 KV 2X30A
behlke HTS 111-06-GSM 2X11 KV 2X60A
behlke HTS 151-01-GSM 2X15 KV 2X10A
behlke HTS 151-03-GSM 2X15 KV 2X30A
behlke HTS 161-03-GSM 2X16 KV 2X30A
behlke HTS 161-06-GSM 2X16 KV 2X60A
behlke HTS 201-01-GSM 2X20 KV 2X15A
behlke HTS 201-03-GSM 2X20 KV 2X30A
behlke HTS 301-01-GSM 2X30 KV 2X15A
behlke HTS 301-03-GSM 2X30 KV 2X30A
behlke HTS 651-01-GSM 2X65 KV 2X15A
behlke HTS 651-03-GSM 2X65 KV 2X30A
behlke HTS 81-10-GSM  2X8 KV 2X100A
behlke HTS 81-20-GSM  2X8 KV 2X200A
behlke HTS 121-10-GSM 2X12 KV 2X100A
behlke HTS 121-20-GSM 2X12 KV 2X200A
behlke HTS 151-10-GSM 2X15 KV 2X100A
behlke HTS 151-20-GSM 2X15 KV 2X200A
behlke HTS 201-10-GSM 2X20 KV 2X100A
behlke HTS 201-20-GSM 2X20 KV 2X200A
behlke HTS 241-10-GSM 2X24 KV 2X100A
behlke HTS 241-20-GSM 2X24 KV 2X200A
behlke HTS 301-10-GSM 2X30 KV 2X100A
behlke HTS 301-20-GSM 2X30 KV 2X200A
behlke HTS 401-10-GSM 2X40 KV 2X100A
behlke HTS 401-20-GSM 2X40 KV 2X200A
behlke HTS 501-10-GSM 2X50 KV 2X100A
behlke HTS 501-20-GSM 2X50 KV 2X200A
behlke HTS 651-10-GSM 2X65 KV 2X100A
behlke HTS 651-20-GSM 2X65 KV 2X200A
behlke HTS 701-10-GSM 2X70 KV 2X100A
behlke HTS 701-20-GSM 2X70 KV 2X200A
behlke HTS 901-10-GSM 2X90 KV 2X100A
behlke HTS 901-20-GSM 2X90 KV 2X200A
behlke HTS 1201-10-GSM 2X120 KV 2X100A
behlke HTS 1201-20-GSM 2X120 KV 2X200A
behlke HTS 1401-10-GSM 2X140 KV 2X100A
behlke HTS 1401-20-GSM 2X140 KV 2X200A
behlke HTS 81-15-SiC-GSM 2X8 KV 2X150A
behlke HTS 81-30-SiC-GSM 2X8 KV 2X300A
behlke HTS 121-15-SiC-GSM 2X12 KV 2X150A
behlke HTS 121-30-SiC-GSM 2X12 KV 2X300A
behlke HTS 151-15-SiC-GSM 2X15 KV 2X150A

法蘭外殼
+散熱片
選擇。 FH + CF <管狀外殼
+液體冷卻
選擇。 TH + DLC <銅冷卻法蘭
選件GCF
?
?
? 貝克爾固態
可以配備開關
帶有各種外殼，連接器和
冷卻選項以及不同的選項
? 電氣性能滿足個別設計要求。
相關產品調查A至G中列出了適用的選件。
緊湊型開關
晶閘管/晶閘管/ SCR固定導通時間可變導通時間VAR。推挽式HV脈沖HV二極管HV液冷HV組件
?
??電流，取決于開關，SCR晶閘管。千安應用，充放電，撬棍。
??開關，固定導通時間，標準MOSFET。一般脈沖應用，充電和放電，脈沖電場。
??開關，固定導通時間，高di / dt，MOSFET。高電流，高頻率，出色的突發能力，快速充電和放電。
??開關，固定導通時間，超快MOSFET。高電流，高di / dt，低頻至中頻，超快充電和放電。
??開關，固定導通時間，低導通電阻，Trench-FET。高電流，以中等速度充電和放電。
??開關，可變導通時間，標準MOSFET。一般脈沖和開關應用，上升時間快，頻率高。
??開關，可變導通時間，高di / dt，MOSFET。高電流，中等頻率，快速上升時間。
??開關，可變導通時間，低電容，MOSFET。低耦合電容。 LC2拓撲具有出色的瞬態抗擾性。
??開關，可變導通時間，低導通電阻，碳化硅FET和Trench-FET。高電流，低導通損耗
??開關，可變導通時間，AC MOSFET。雙向雙向開關。 ＆否。電壓不改變極點。 AC高達5 MHz。
??開關，可變導通時間，IGBT。在中等頻率下具有高di / dt和電流能力。真正的通斷開關。
??開關，可變導通時間，MCT晶閘管。在中等頻率下具有高di / dt和電流能力。真正的通斷開關。
??開關，可變導通時間，推挽，MOSFET。半橋配置中的兩個交換路徑。真方波脈沖。
??開關，可變導通時間，交流推挽，MOSFET。半橋，用于正負電壓而無極性變化。
???高壓脈沖發生器單元。實驗室脈沖發生器單元，特殊用途的OEM脈沖發生器單元，普克爾電池驅動器。
??FDA，快速恢復高壓二極管組件。快速續流二極管和網絡。
??DLC，高壓電子設備的直接液體冷卻。泵單元，散熱器，熱交換器，冷卻液等
??高壓零件組件和配件。電阻器，電容器，快速高壓探頭，超快速高壓衰減器。
具有真正繼電器特性的多功能HV開關●可通過TTL信號控制導通時間●耦合電容低，簡化了EMC，并減少了電容損耗●LC2技術可提供最高的瞬態抗擾性
應用說明I：產品組C3的開關針對控制側和地面之間的耦合電容進行了優化。低耦合電容是在高重復頻率下高效運行的關鍵。考慮到低噪聲發射，良好的EMC性能，穩定的操作和較高的開關速度，還希望減小耦合電容。 LC和LC2開關都很好地滿足了這些要求。但是，如果大約是最高的開關頻率（> 300 kHz），則LC系列的開關是首選。 LC系列的缺點是瞬變抗擾性有限，這使其對火花放電，短路，不穩定的負載和不穩定的輸入電壓相對敏感。與此相反，LC2系列的開關設計為在惡劣的工作條件下具有中等的開關頻率（<300 kHz）。 LC2開關對于不穩定的負載（例如等離子負載）和不穩定的輸入電壓不敏感。它們可以在其熱性能范圍內抵抗火花放電，短路和過電壓瞬變。
