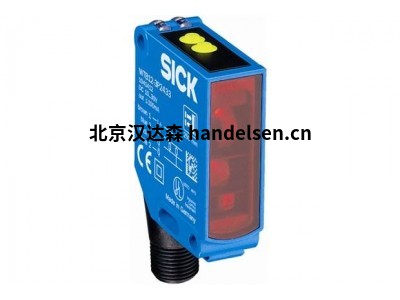

傳感器原理/ 檢測原理漫反射光電傳感器, 背景抑制功能

尺寸(寬 x 高 x 深)15 mm x 49 mm x 41.5 mm

外殼形狀（光束出口）方形

最大開關距離30 mm ... 200 mm 1)

焦距45 mm

光源種類可見紅光

光源激光 2)

光點尺寸（距離）Ø 0.1 mm (45 mm)

軸長650 nm

激光等級2 (EN 60825-1:2014, IEC 60825-1:2007)

設置電位計

特殊應用檢測小型物體, 識別高速物體

1) 具有 18% 反射比的掃描對象（指 DIN 5033 規定的標準白）.

2) 平均使用壽命：50,000 h，TU = +25 °C.



供電電壓10 V DC ... 30 V DC 1)

殘余紋波≤ 5 Vss 2)

電流消耗55 mA 3)

開關量輸出PNP 4)NPN 5)

開關類型亮通 4)暗通 5)

開關類型可選通過 亮/暗通 控制可選

信號電壓 PNP 高電平/低電平Uv - < 2 V, Uv / 0 V, <= 1,5 V

信號電壓 NPN 高電平/低電平Uv - < 2 V, Uv / 0 V, <= 1,5 V

輸出電流 Imax.100 mA

響應時間≤ 200 µs 6)

開關頻率2,500 Hz 7)

連接類型M12公插頭，5 針

保護電路A 8)C 9)D 10)

防護等級III

重量130 g

外殼材料金屬

材料、光學元件塑料, PMMA

外殼防護等級IP67IP69K

運行環境溫度–10 °C ... +50 °C

存儲環境溫度–25 °C ... +75 °C

UL 文件編號NRKH.E181493 & NRKH7.E181493

1) 短路保護的電網環境下的臨界值：最大 8 A.

2) 不得超過或低于 UV公差.

3) 無負荷.

4) 控制線 0 V 或未接線，亮通.

5) Uv， 暗通開關.

6) 信號傳輸時間（電阻負載時）.

7) 亮暗對比度為 1:1 時.

8) A = UV 接口（已采取反極性保護措施）.

9) C = 抑制干擾脈沖.

10) D = 抗過載電流和短路保護輸出端.
