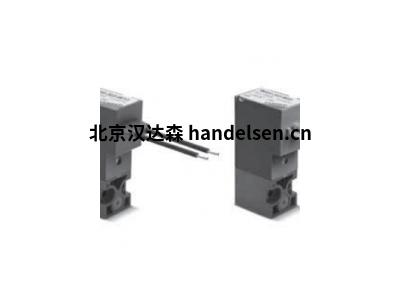

是一種板式連接的微型電磁閥，一般作為先導閥使用，本公 司生產的 7 系列電磁閥均采用此閥作為先導閥，也可以安裝在單閥座或氣路板上使用。有 常閉 [NC] 和常開 [NO] 兩種機能。

接口 M5（單閥座）或 ø3、ø4 快插接頭（氣路板） » 電氣連接符合 DIN EN 175 301-803-C 標準

氣動參數

閥位機能   ：二位三通（常閉和常開）

工作方式   ：直動截止式

安裝方式   ：用螺釘安裝在閥板上，閥板安裝面符合 ISO 15218 標準

公稱直徑   ：0.8 ... 1.5 mm

公稱流量   ：14 ... 35 Nl/min

Kv (l/min) ：0.22 ... 0.54

工作壓力   ：0 ÷ 5 ... 10 bar

工作溫度   ：0 ÷ 50°C

介質       :經過濾的壓縮空氣（過濾精度等級符合 ISO 8573-1 5.4.4）或惰性氣體

響應時間 (ISO 12238) :打開 < 10 ms，關閉 < 15 ms

手控裝置   : 單穩按鈕式

安裝位置   : 任意

與介質接觸的材料

閥體     : 工程塑料（PBT）

密封件   : 聚氨酯，丁腈橡膠

內部零件 : 不銹鋼

電氣參數

電壓      : 48V DC - 24V DC - 12V DC

電壓允差  : ±10%

功率消耗  : 2 W - 1 W（僅限 24V DC）

工作循環  : 100%，連續工作

電氣連接  : 插座（DIN EN 175 301-803-C，8 mm）或引出線（ 300 mm）

防護等級  ：IP65（帶插座）
