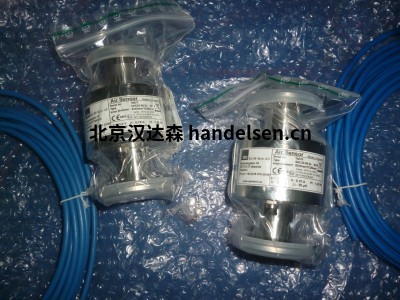

 瑞典AQ 空氣傳感器



瑞典AQ空氣傳感器工作無需直接接觸液體。在傳感器上流動的液體使用聲波進行監測。聲波記錄存在的氣體和顆粒，結果顯示在一個外部控制單元。

瑞典AQ空氣傳感器結構緊湊，可從一體式轉動而成內部完全光滑，Ra <0.4um。所有接液部件均由耐酸鋼或聚丙烯制成。

瑞典AQ空氣傳感器可以是CIP（就地清潔），鋼制空氣傳感器可以是SIP（蒸汽就位）到130°C。 AQ空氣傳感器具有2.1B的完全可追溯性證書（聚丙烯）和3.1B證書（316 L鋼）

所有連接均為標準三夾連接它提供了良好的無菌，使其易于組裝并拆卸。 空氣傳感器采用耐酸鋼制成帶連接器（瑞典AQ 傳感器 SAC系列）或不帶連接器（瑞典AQ 傳感器 FCS系列）。



AQ空氣傳感器可以設置在不同的水平靈敏度。 傳感器檢測到最大靈敏度氣泡小至2毫米。在低靈敏度下，傳感器檢測有無液體。



AQ空氣傳感器可用于生物制藥工業和不同的過程工業：•泵護罩•氣泡傳感器，AQ空氣傳感器同時還可應用于爆炸性環境。





AQ空氣傳感器，PP（聚丙烯）



瑞典AQ 傳感器 FCP4-25    內徑：Ø4mm 外徑：Ø40mm 卡盤連接：25 標準線纜：5m，

瑞典AQ 傳感器 FCP4-25-EX 內徑：Ø4mm 外徑：Ø40mm 卡盤連接：25 標準線纜：5m，

瑞典AQ 傳感器 FCP6-25    內徑：Ø6mm 外徑：Ø40mm 卡盤連接：25 標準線纜：5m，

瑞典AQ 傳感器 FCP6-25-EX 內徑：Ø6mm 外徑：Ø40mm 卡盤連接：25 標準線纜：5m，

瑞典AQ 傳感器 FCP10-25    內徑：Ø10mm 外徑：Ø40mm 卡盤連接：25 標準線纜：5m，

瑞典AQ 傳感器 FCP10-25-EX 內徑：Ø10mm 外徑：Ø40mm 卡盤連接：25 標準線纜：5m，

瑞典AQ 傳感器 FCP14-25    內徑：Ø14mm 外徑：Ø40mm 卡盤連接：25 標準線纜：5m，

瑞典AQ 傳感器 FCP14-25-EX 內徑：Ø14mm 外徑：Ø40mm 卡盤連接：25 標準線纜：5m，

瑞典AQ 傳感器 FCP22-50    內徑：Ø22mm 外徑：Ø76mm 卡盤連接：50 標準線纜：5m，

瑞典AQ 傳感器 FCP22-50-EX 內徑：Ø22mm 外徑：Ø76mm 卡盤連接：50 標準線纜：5m，

瑞典AQ 傳感器 FCP38-64    內徑：Ø38mm 外徑：Ø76mm 卡盤連接：64 標準線纜：5m，

瑞典AQ 傳感器 FCP38-64-EX 內徑：Ø38mm 外徑：Ø76mm 卡盤連接：64 標準線纜：5m，





AQ空氣傳感器，316L（耐酸鋼），帶固定電纜



瑞典AQ 傳感器 FCS10-25    內徑：Ø10mm 外徑：Ø51mm 卡盤連接：25 標準線纜：5m，

瑞典AQ 傳感器 FCS10-25-EX 內徑：Ø10mm 外徑：Ø51mm 卡盤連接：25 標準線纜：5m，

瑞典AQ 傳感器 FCS16-25    內徑：Ø16mm 外徑：Ø51mm 卡盤連接：25 標準線纜：5m，

瑞典AQ 傳感器 FCS16-25-EX 內徑：Ø16mm 外徑：Ø51mm 卡盤連接：25 標準線纜：5m，

瑞典AQ 傳感器 FCS16-50    內徑：Ø16mm 外徑：Ø64mm 卡盤連接：50 標準線纜：5m，

瑞典AQ 傳感器 FCS16-50-EX 內徑：Ø16mm 外徑：Ø64mm 卡盤連接：50 標準線纜：5m，

瑞典AQ 傳感器 FCS22-50    內徑：Ø22mm 外徑：Ø64mm 卡盤連接：50 標準線纜：5m，

瑞典AQ 傳感器 FCS22-50-EX 內徑：Ø22mm 外徑：Ø64mm 卡盤連接：50 標準線纜：5m，

瑞典AQ 傳感器 FCS35-50    內徑：Ø35mm 外徑：Ø64mm 卡盤連接：50 標準線纜：5m，

瑞典AQ 傳感器 FCS35-50-EX 內徑：Ø35mm 外徑：Ø64mm 卡盤連接：50 標準線纜：5m，

瑞典AQ 傳感器 FCS46-64    內徑：Ø46mm 外徑：Ø76mm 卡盤連接：64 標準線纜：5m，

瑞典AQ 傳感器 FCS46-64-EX 內徑：Ø46mm 外徑：Ø76mm 卡盤連接：64 標準線纜：5m，







AQ空氣傳感器，316L（耐酸鋼）帶連接器



瑞典AQ 傳感器 SAC4.5-25    內徑：Ø4.5mm 外徑：Ø38mm 卡盤連接：25 標準線纜：7m，

瑞典AQ 傳感器 SAC4.5-25-EX 內徑：Ø4.5mm 外徑：Ø38mm 卡盤連接：25 標準線纜：7m，

瑞典AQ 傳感器 SAC6-25    內徑：Ø6mm 外徑：Ø38mm 卡盤連接：25 標準線纜：7m，

瑞典AQ 傳感器 SAC6-25-EX 內徑：Ø6mm 外徑：Ø38mm 卡盤連接：25 標準線纜：7m，

瑞典AQ 傳感器 SAC8-25    內徑：Ø8mm 外徑：Ø38mm 卡盤連接：50 標準線纜：7m，

瑞典AQ 傳感器 SAC8-25-EX 內徑：Ø8mm 外徑：Ø38mm 卡盤連接：50 標準線纜：7m，

瑞典AQ 傳感器 SAC10-25    內徑：Ø10mm 外徑：Ø51mm 卡盤連接：25 標準線纜：7m，

瑞典AQ 傳感器 SAC10-25-EX 內徑：Ø10mm 外徑：Ø51mm 卡盤連接：25 標準線纜：7m，

瑞典AQ 傳感器 SAC16-25    內徑：Ø16mm 外徑：Ø51mm 卡盤連接：25 標準線纜：7m，

瑞典AQ 傳感器 SAC16-25-EX 內徑：Ø16mm 外徑：Ø51mm 卡盤連接：25 標準線纜：7m，

瑞典AQ 傳感器 SAC16-50    內徑：Ø16mm 外徑：Ø64mm 卡盤連接：50 標準線纜：7m，

瑞典AQ 傳感器 SAC16-50-EX 內徑：Ø16mm 外徑：Ø64mm 卡盤連接：50 標準線纜：7m，

瑞典AQ 傳感器 SAC6-50    內徑：Ø6mm 外徑：Ø64mm 卡盤連接：50 標準線纜：7m，

瑞典AQ 傳感器 SAC6-50-EX 內徑：Ø6mm 外徑：Ø64mm 卡盤連接：50 標準線纜：7m，

瑞典AQ 傳感器 SAC22-50    內徑：Ø22mm 外徑：Ø64mm 卡盤連接：50 標準線纜：7m，

瑞典AQ 傳感器 SAC22-50-EX 內徑：Ø22mm 外徑：Ø64mm 卡盤連接：50 標準線纜：7m，

瑞典AQ 傳感器 SAC35-50    內徑：Ø35mm 外徑：Ø64mm 卡盤連接：50 標準線纜：7m，

瑞典AQ 傳感器 SAC35-50-EX 內徑：Ø35mm 外徑：Ø64mm 卡盤連接：50 標準線纜：7m，

瑞典AQ 傳感器 SAC46-64    內徑：Ø46mm 外徑：Ø76mm 卡盤連接：64 標準線纜：7m，

瑞典AQ 傳感器 SAC46-64-EX 內徑：Ø46mm 外徑：Ø76mm 卡盤連接：64 標準線纜：7m，

瑞典AQ 傳感器 SAC60-77    內徑：Ø60mm 外徑：Ø102mm 卡盤連接：77 標準線纜：7m，

瑞典AQ 傳感器 SAC60-77-EX 內徑：Ø60mm 外徑：Ø102mm 卡盤連接：77 標準線纜：7m，

 安裝空氣傳感器

一個或兩個空氣傳感器可以連接到一個超聲控制器D72或DP72。 空氣傳感器是
設計用于安裝mini-TC / TC，通過連接三聯燈正確安裝傳感器非常重要
妥善避免泄漏。 安裝空氣傳感器時，還必須考慮到這一點
外部加熱和冷卻源，用于保持工作溫度范圍。 空氣傳感器是
設計用于常壓（0.8 bar - 1.1 bar），正常氧含量21％。
空氣傳感器應按照國家法規進行安裝。 有要求的人知識應該執行安裝。





電纜
空氣傳感器的電纜連接到危險區域。 最大電纜長度為40米。該
電纜屏蔽很重要，因為它可以防止外部噪聲進入。 如果電纜延長，請使用相同或
類似電纜類型（4導體帶共用屏蔽）。
注意！ 未屏蔽的電纜部分最大應為40mm。





垂直或水平安裝
我們建議盡可能安裝帶有垂直液流的空氣傳感器。 然后氣泡會被吸引到
更容易檢測到氣泡的中心。
如果空氣傳感器水平安裝，我們建議以這種方式轉動空氣傳感器
連接器在頂部。 然后，空氣傳感器頂部的氣泡將更容易被檢測到。





氣泡檢測原理
通過使用超聲波監測流過空氣傳感器的液體中的氣泡。
在空氣傳感器內部，兩個低強度超聲波束在方向上穿過液體路徑傳輸垂直于液體流動。
如果氣泡移動到超聲波束中的一個，則超聲波將被部分偏轉并且強度為超聲波減少。 控制器不斷測量超聲波的強度，如果它變成了低于閾值，它會檢測到氣泡。 液體中的致密顆粒也會使超聲波偏轉并且可以因此被檢測到。 為了實現對氣泡的非常低的靈敏度，使用不同的技術來測量阻尼效果液體對空氣傳感器壁的振動有影響。





靈敏度
氣泡的靈敏度可以設置為高，中，低，非常低和非常低。 （如何設置，請參閱D72 / DP72超聲控制器。）
在靈敏度設置為高的情況下，可以檢測到直徑約為2mm或更大的單個氣泡通過空氣傳感器。
在靈敏度設定為中等的情況下，可以檢測到直徑約3mm或更大的單個氣泡。
在靈敏度設置為低的情況下，可以檢測到直徑約10mm的單個氣泡。靈敏度低
通過要求兩個探測器同時檢測氣泡，在空氣傳感器中實現。
一起發現許多小氣泡就像是一個大泡泡一樣。
如果有很多氣泡，甚至可以檢測到微小的（微觀）氣泡。
當使用非常低的靈敏度時，空氣傳感器*應安裝垂直液體流量
否則，空氣傳感器內部留下的液滴可被檢測為液體。靈敏度非常低適用于直徑<14 mm的空氣傳感器。







連接空氣傳感器



使用障礙物連接空氣傳感器Ex

超聲控制器D72或DP72未經過認證，必須使用本質安全屏障進行連接

空氣傳感器Ex。 下圖顯示了如何通過兩個屏障連接兩個空氣傳感器SAC。 它是

重要的是根據EN 60079-14安裝屏障和傳感器，并總結電壓和電壓

根據附錄B的電流。

每個空氣傳感器都需要一個齊納屏障。

在圖中，D72 / DP72和屏障之間的電纜類型與屏障之間的類型相同

和空氣傳感器。 如果使用其他電纜類型，則必須屏蔽。 電纜的非屏蔽部分不應該長時間不必要。



選擇障礙

必須根據EN 60079-14選擇屏障，但也有測量注意事項

選擇障礙：

1.屏障必須使用電阻電流限制。

2.屏障必須是針對無偏的交流電流相對地面。

3.屏障電壓應盡可能高。 （最小±8V AC）

4.阻隔性應盡可能低。 （最多110？）

屏障必須盡可能少地衰減2MHz。 對地的勢壘電容應盡可能低。

推薦屏障：Pepperl + Fuchs Z960。



防爆barriershields

屏蔽鋁板必須放在屬于每個超聲波的每組屏障外面

控制器D72 / DP72。

齊納阻擋層沒有屏蔽，因此如果沒有屏蔽鋁板，則可以傳遞噪聲

屬于不同D72 / DP72的障礙之間。 電纜的未屏蔽部分也應短

防止在不同的D72 / DP72之間傳輸噪音。

屏蔽鋁板必須單獨訂購，產品編號：Ex-barrierhield。

Ex-barrierhield卡在DIN導軌上，靠近本質安全的齊納屏障



空氣傳感器用于設備組IIB和設備組1 / 2G。

傳感器導管的內部設計為暴露于區域0，其余部分暴露于區域1。

傳感器正在將超聲波發送到0區。請注意，超聲控制器D72未經過Ex認證，必須使用屏障連接空氣傳感器。 傳感器內部的本質安全電路與地隔離。



應遵守安全和維護防爆電氣設備的通用規定。 （歐洲國家的EN 60079-14和EN 60079-17與CENELEC相連）。 具有所需知識的人員應執行安裝。



特殊使用條件：

1）空氣傳感器的外殼必須通過導管系統中的安裝件接地。

2）安裝時必須考慮任何外部加熱源，以不超過最大環境溫度

傳感器溫度+ 60°C



在Air Sensor Ex上寫的標簽信息

瑞典制造的空氣傳感器

防爆等級? II 1/2 G Ex ib IIB T4

SP編號   SP08ATEX3637X

運輸溫度 Tamb：-20至+ 60°C

最大輸入電壓Ui：13.0 V.

最大電流輸入Ii：0,70 A.

最大功率輸入Pi：1,20 W.

內部電容Ci：50 nF

內部電感Li：50μH
