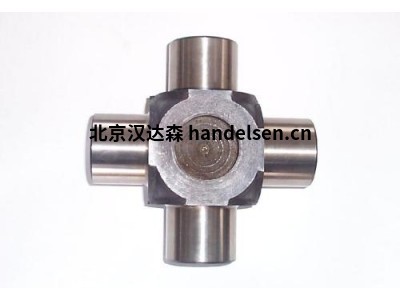

應用領域
軋機主傳動裝置
重型機械制造廠
主要特點
三種工作角度版本，可實現大扭矩大軸承壽命。
帶齒形軸承蓋的分體式軸承孔
標準齒形鋸齒狀法蘭
工作角度大為15°
每個驅動軸尺寸都有特定的孔型（請參見表）。其他孔樣式可根據要求提供。
一般細節
扭矩范圍TCS 從1880至15000kNm
法蘭直徑 從600mm至1200mm
產品型號：
GKN/GWB 687
GKN/GWB 587
GKN/GWB 390
GKN/GWB 392
GKN/GWB 393
GKN/GWB 492
GKN/GWB 498
GKN/GWB 587.50
GKN/GWB 587.55
GKN/GWB 587.60
GKN/GWB 390.60
GKN/GWB 390.65
GKN/GWB 390.70
GKN/GWB 390.75
GKN/GWB 390.80
GKN/GWB 392.50
GKN/GWB 392.55
GKN/GWB 392.60
GKN/GWB 392.65
GKN/GWB 392.70
GKN/GWB 393.75
GKN/GWB 393.80
GKN/GWB 393.85
GKN/GWB 393.90
GKN/GWB 492.75
GKN/GWB 492.80
GKN/GWB 492.85
GKN/GWB 492.90
GKN/GWB 8.00
GKN/GWB 498.05
GKN/GWB 498.10
GKN/GWB 498.15
GKN/GWB 498.20
GKN/GWB 498.25
GKN/GWB 498.35
GKN/GWB 98.40
GKN/GWB 498.45
GKN/GWB 498.50
GKN/GWB 498.55
GKN/GWB 498.60
鎖緊組件RfN 7012
RINGFEDER ®鎖緊組件設有帶自釋放錐形雙錐形止推環。它們橋接相對較大的裝配間隙，易于安裝，調節或拆卸，但不自動定心。通常需要預先定心的轂部分。
特點
簡潔的設計，特別適合空間有限的應用。鎖定組件RfN 7012可以補償較小的公差偏差并可以補償較小的安裝誤差。
較大的傳遞力和力矩 –多個鎖定組件RfN 7012可以一個接一個放置。增加了可傳遞的扭矩和軸向力-請?jiān)谶@方面咨詢我們的技術專家。
彎矩和徑向載荷 –可以傳遞組合載荷。（請聯系我們的技術部門尋求幫助）。
易于安裝 – RfN 7012鎖定組件可以彌合較大的間隙，而不會損失傳輸值。
污染風險低 –在擰緊過程中，將設備和連接器的功能表面壓在一起，從而產生不允許污染進入的表面壓力。
無磨損 -鎖緊組件RfN 7012無需在軸和輪轂上移動部件即可工作，從而避免了磨料磨損和間隙。因此，RfN 7012可以反復夾緊和釋放。
應用范例
鏈輪
杠桿
滑輪
滑動齒輪機構
皮帶鼓
行走輪
電纜槽輪
鎖緊組件的安裝
鎖緊組件已涂上少許油脂，即可使用。T，F(xiàn) ax，p W和p N的值適用于交貨狀態下的鎖定組件。
表面處理
對于軸和輪轂孔R(shí) a = 3,2μm
公差范圍
我們建議以下安裝公差
軸：k9-h9; 花鼓：N9-H9
Max。容許軸：k11-h11; 花鼓：N11-H11
為避免壁厚較厚的止推環過度變形，鎖定組件應盡可能對稱地位于軸和輪轂孔之間。如果軸小于標稱d，則孔應同樣超過標稱D，反之亦然。同心度質量由軸和轂之間的直接定心確定。
幾個鎖緊組件RfN 7012的布置
如果要安裝多個鎖定組件，則當鎖定組件位于4·L的距離內時，可以添加表格的傳輸值。
螺絲擰緊扭矩的變化
鎖定組件配有12.9級螺釘。可以減小螺釘?shù)臄Q緊扭矩。通過將T A值乘以0.5 得到低的允許螺釘擰緊扭矩。T，T A，F(xiàn) ax，p W和p N之間存在近似線性關系。
輔助螺紋
為了便于拆卸，前止推環有輔助螺紋。
RINGFEDER RFN7012系列漲緊套型號大全：
RFN7012漢19達森47
RFN7012漢20達森47
RFN7012漢22達森47
RFN7012漢24達森50
RFN7012漢25達森50
RFN7012漢28達森55
RFN7012漢30達森55
RFN7012漢32達森60
RFN7012漢35達森60
RFN7012漢38達森65
RFN7012漢40達森65
RFN7012漢42達森75
RFN7012漢45達森75
RFN7012漢48達森80
RFN7012漢50達森80
RFN7012漢55達森85
RFN7012漢60達森90
RFN7012漢65達森95
RFN7012漢70達森110
RFN8006 25x30
25x30 RFN8006
RFN8006 28x32
28x32 RFN8006
RFN8006 30x35
30x35 RFN8006
RFN8006 32x36
32x36 RFN8006
RFN8006 35x40
35x40 RFN8006
RFN8006 36x42
36x42 RFN8006
RFN8006 38x44
38x44 RFN8006
RFN8006 40x45
40x45 RFN8006
RFN8006 42x48
42x48 RFN8006
RFN8006 45x52
45x52 RFN8006
RFN8006 48x55
48x55 RFN8006
RFN8006 50x57
50x57 RFN8006
RFN8006 55x62
55x62 RFN8006
RFN8006 56x64
56x64 RFN8006
RFN8006 60x68
60x68 RFN8006
RFN8006 63x71
63x71 RFN8006
RFN8006 65x73
65x73 RFN8006
RFN8006 70x79
70x79 RFN8006
RFN8006 71x80
71x80 RFN8006
RFN8006 75x84
75x84 RFN8006
RFN8006 80x91
80x91 RFN8006
RFN8006 85x96
85x96 RFN8006
RFN8006 90x101
90x101 RFN8006
RFN8006 95x106
95x106 RFN8006
RFN8006 100x114
100x114 RFN8006
RFN8006 110x124
110x124 RFN8006
RFN8006 120x134
120x134 RFN8006
RFN8006 130x148
130x148 RFN8006
RFN8006 140x158
140x158 RFN8006
RFN8006 150x168
150x168 RFN8006
RFN8006 160x178
160x178 RFN8006
RFN8006 170x191
170x191 RFN8006
RFN8006 180x201
180x201 RFN8006
RFN8006 190x211
190x211 RFN8006
RFN8006 200x224
200x224 RFN8006
RFN8006 210x234
210x234 RFN8006
RFN8006 220x244
220x244 RFN8006
RFN8006 230x257
230x257 RFN8006
RFN8006 240x267
240x267 RFN8006
RFN8006 250x280
250x280 RFN8006
RFN8006 260x290
260x290 RFN8006
RFN8006 270x300
270x300 RFN8006
RFN8006 280x313
280x313 RFN8006
RFN8006 290x323
290x323 RFN8006
RFN8006 300x333
300x333 RFN8006
RFN8006 320x360
320x360 RFN8006
RFN8006 340x380
340x380 RFN8006
RFN8006 360x400
