類型 |
比 |
最高 燙發。加速扭矩[Nm] |
減速器輸出處的失速轉矩[Nm] |
最高 燙發。循環運行中的輸入速度[rpm] |
反沖[arcmin] |
扭轉剛度[Nm / arcmin] |
|---|---|---|---|---|---|---|
| PH321 | 5 – 10 | 24 – 65 | 8.1 – 41 | 6000 | 4 | 11 – 16 |
| PH322 | 20 – 50 | 52 – 65 | 18 – 44 | 8000 | 4 | 14 – 15 |
| PH421 | 4 – 10 | 41 – 130 | 17 – 84 | 5000 – 6000 | 3 | 21 – 39 |
| PH422 | 16 – 70 | 65 – 130 | 22 – 97 | 6500 – 8000 | 3 | 24 – 29 |
| PH521 | 4 – 10 | 77 – 320 | 38 – 201 | 5000 – 6000 | 3 | 55 – 98 |
| PH522 | 16 – 70 | 126 – 320 | 52 – 246 | 6000 – 7000 | 3 | 58 – 71 |
| PH721 | 4 – 10 | 192 – 700 | 80 – 451 | 4000 – 5000 | 3 | 117 – 185 |
| PH722 | 16 – 70 | 298 – 700 | 108 – 532 | 5000 – 6500 | 3 | 126 – 150 |
| PH821 | 4 – 10 | 557 – 1378 | 254 – 902 | 3500 – 4000 | 3 | 317 – 634 |
| PH822 | 16 – 100 | 521 – 2000 | 273 – 1543 | 4500 – 6000 | 3 | 305 – 484 |
| PH932 | 12 – 60 | 1618 – 5000 | 744 – 2977 | 3000 – 4500 | 3 | 1057 – 1240 |
| PH1032 | 18 – 60 | 2427 – 7500 | 1117 – 4196 | 3000 – 4500 | 3 | 1602年-1778年 |
|
類型 |
比 |
最高 燙發。加速扭矩[Nm] |
減速器輸出處的失速轉矩[Nm] |
最高 燙發。循環運行中的輸入速度[rpm] |
反沖[arcmin] |
扭轉剛度[Nm / arcmin] |
|---|---|---|---|---|---|---|
| C002 | 2 – 50 | 9.7 – 72 | 3.3 – 55 | 6000 – 7000 | 16 – 20 | 1.3 – 1.6 |
| C102 | 2 – 70 | 19 – 138 | 6.3 – 106 | 5000 – 6500 | 15 – 18 | 3.1 – 3.9 |
| C103 | 82 – 111 | 138 | 74 – 101 | 6500 | 15 | 3.9 |
| C202 | 2 – 70 | 39 – 230 | 20 – 177 | 4500 – 6500 | 14 – 17 | 6 – 8.3 |
| C203 | 81 – 92 | 230 | 129 – 173 | 6500 | 14 | 8.3 |
| C302 | 2 – 62 | 75 – 400 | 39 – 309 | 4000 – 6000 | 13 – 16 | 7.1 – 8.7 |
| C303 | 81 – 137 | 350 – 400 | 131 – 288 | 6000 | 13 | 8.7 |
| C402 | 2 – 70 | 152 – 600 | 54 – 462 | 3500 – 5500 | 12 – 15 | 17 – 22 |
| C403 | 81 – 90 | 550 – 600 | 363 – 448 | 5500 | 12 | 22 |
| C502 | 2 – 70 | 184 – 920 | 65 – 709 | 3200 – 5000 | 12 – 14 | 21 – 23 |
| C503 | 81 – 135 | 850 – 920 | 362 – 616 | 5000 | 12 | 23 |
| C612 | 4.2 – 69 | 380 – 1650 | 200 – 1269 | 3000 – 4500 | 10 | 74 |
| C613 | 49 – 213 | 913 – 1650 | 341 – 1274 | 4500 | 10 | 74 |
| C712 | 4.3 – 70 | 491 – 2760 | 258年-1918年 | 2800 – 4500 | 10 | 122 |
| C713 | 51 – 223 | 1548 – 2760 | 642 – 2129 | 4500 | 10 | 122 |
| C812 | 6.7 – 69 | 1237 – 4800 | 592 – 3062 | 3500 – 4300 | 10 | 145 – 204 |
| C813 | 49 – 270 | 1517 – 4800 | 630 – 3600 | 4300 | 10 | 204 |
| C913 | 78 – 110 | 5628 – 6500 | 2757 – 3917 | 4000 | 10 | 393 |
STOBER C系列實心軸 C302型號的電機編碼器 PH321減速器
-帶鍵的
實心軸- 帶鍵的實心軸（C0-C5，根據要求從C6開始）
-節圓直徑
-圓形法蘭
-方型法蘭
-底腳
-任何安裝位置。
-在文件ID 441871中可以找到安裝位置的說明以及相應的潤滑劑 量
-礦物潤滑劑CLP ISO VG 220-
選項：合成潤滑劑CLP HC ISO VG 220
在正常運行條件下，齒輪尺寸C0至C5（終身潤滑）不需要更換潤滑劑。
我們建議在大約C6到C9的減速器上更換潤滑劑。10,000小時的運行時間。
黑色RAL 9005
-非常緊湊。
-每單位體積的最大功率。
-大扭矩。
-高動態。
-根據DIN EN 60034-6，IC416-
增加扭矩和連續性能。
-如果環境溫度較高。
-也可作為改裝套件提供。
可選地，電機b側可以配備一個永磁體抱閘。
絕對值編碼器EnDat®2.1或EnDat®2.2-
光學或電感測量原理
-高達23位分辨率的高系統精度
-多圈版本高達4096可記錄的分辨率
-電子銘牌確保快速簡便地調試
-隨位置傳送的其他信息價值（EnDat®2.2）
-與STOBER驅動器控制器和許多第三方制造商的驅動器控制器兼容
旋轉變壓器
-耐高溫
-高振動強度和抗沖擊性
-具有快速鎖定功能的旋轉插頭。
-選件：隨附配對連接器。
HIPERFACE DSL一根電纜解決方案（OCS）
-通過消除編碼器電纜來
顯著減少接線工作-通過消除編碼器插頭連接器來顯著減少空間需求
-高達20位分辨率的高系統精度
-在多匝版本中高達4096可記錄的分辨率
-電子銘牌可確保快速簡便地進行調試
-通過位置值傳輸附加信息
-快速鎖定的旋轉插頭（編碼器和驅動器控制器之間的連接線在電動機的電源線中布線）。
-選件：隨附配對連接器。
PTC熱敏電阻作為配置功能安裝在STOBER同步伺服電機中，以實現熱繞組保護。這樣，在關閉適當的設備的情況下，電機有可能超過最高允許繞組溫度。
-功率范圍0.75至45 kW的POSIDRIVE MDS 5000-功率范圍0.75至45 kW的
POSIDYN SDS 5000-
功率范圍0.75 kW至45 kW的
STOBER C系列實心軸 C302型號的電機編碼器 PH321減速器

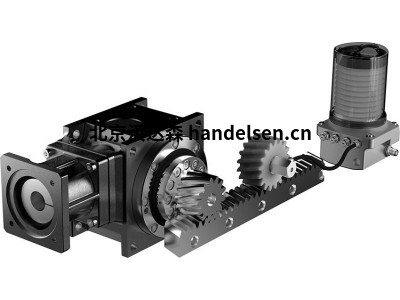

我們新近開發的STOBER直角行星齒輪減速電機以其卓越的精度和性能以及極低的反沖，高扭轉剛度和異常恒定的速度而特別令人印象深刻。
可用性：PH3KX − PH4KX：10/19│PH5KX − PH7KX：03/20│PH8KX：05/20
高剛性驅動單元，由領先的單級直角齒輪箱和堅固的已安裝行星輸出級制成。無偏移。小型安裝空間的完美解決方案。法蘭輸出軸。EZ同步伺服電機。極其緊湊。最高的音量性能。高扭矩。高動態。
|
類型 |
比 |
最高 燙發。加速扭矩[Nm] |
減速器輸出處的失速轉矩[Nm] |
最高 燙發。循環運行中的輸入速度[rpm] |
反沖[arcmin] |
扭轉剛度[Nm / arcmin] |
|---|---|---|---|---|---|---|
| PH331_KX301 | 5 – 30 | 26 – 78 | 9 – 49 | 4500 – 6000 | 3 – 6 | 6.9 – 8.4 |
| PH332_KX301 | 35 – 56 | 75 – 85 | 30 – 49 | 4500 – 5500 | 2.5 – 4.5 | 12 – 13 |
| PH431_KX401 | 4 – 30 | 40 – 168 | 17 – 93 | 4000 – 5500 | 2 – 5.5 | 11 – 19 |
| PH432_KX301 | 32 – 140 | 82 – 174 | 28 – 122 | 4500 – 6000 | 1 – 3.5 | 25 – 30 |
| PH531_KX501 | 4 – 30 | 76 – 387 | 39 – 265 | 3500 – 5000 | 2 – 5.5 | 28 – 46 |
| PH532_KX401 | 32 – 210 | 147 – 400 | 49 – 289 | 4000 – 5500 | 1 – 3.5 | 52 – 78 |
| PH731_KX701 | 4 – 30 | 151 – 840 | 79 – 600 | 3000 – 4000 | 2 – 5.5 | 94 – 122 |
| PH732_KX501 | 32 – 210 | 249 – 908 | 108 – 667 | 3500 – 5000 | 1 – 3.5 | 152 – 176 |
| PH831_KX701 | 4 – 30 | 151 – 1200 | 79 – 906 | 3000 – 4000 | 2 – 5.5 | 122 – 253 |
| PH832_KX701 | 32 – 210 | 586 – 2300 | 241 – 1539 | 3500 – 4000 | 1 – 3.5 | 332 – 489 |
法蘭軸
-標準軸承
-加強軸承（PH3 – PH5）
-標準
-減少
-任何安裝位置。
-在文件ID 441871中可以找到安裝位置的說明以及相應的潤滑劑 量
-合成潤滑劑CLP HC ISO VG 150-
終身潤滑
-免維護
黑色RAL 9005
-非常緊湊。
-每單位體積的最大功率。
-大扭矩。
-高動態。
-根據DIN EN 60034-6，IC416-
增加扭矩和連續性能。
-如果環境溫度較高。
-也可作為改裝套件提供。
可選地，電機b側可以配備一個永磁體抱閘。
絕對值編碼器EnDat®2.1或EnDat®2.2-
光學或電感測量原理
-高達23位分辨率的高系統精度
-多圈版本高達4096可記錄的分辨率
-電子銘牌確保快速簡便地調試
-隨位置傳送的其他信息價值（EnDat®2.2）
-與STOBER驅動器控制器和許多第三方制造商的驅動器控制器兼容
旋轉變壓器
-耐高溫
-高振動強度和抗沖擊性
-具有快速鎖定功能的旋轉插頭。
-選件：隨附配對連接器。
HIPERFACE DSL一根電纜解決方案（OCS）
-通過消除編碼器電纜來
顯著減少接線工作-通過消除編碼器插頭連接器來顯著減少空間需求
-高達20位分辨率的高系統精度
-在多匝版本中高達4096可記錄的分辨率
-電子銘牌可確保快速簡便地進行調試
-通過位置值傳輸附加信息
-快速鎖定的旋轉插頭（編碼器和驅動器控制器之間的連接線在電動機的電源線中布線）。
-選件：隨附配對連接器。
PTC熱敏電阻作為配置功能安裝在STOBER同步伺服電機中，以實現熱繞組保護。這樣，在關閉適當的設備的情況下，電機有可能超過最高允許繞組溫度。
-功率范圍0.75至45 kW的POSIDRIVE MDS 5000-功率范圍0.75至45 kW的
POSIDYN SDS 5000-
功率范圍0.75 kW至45 kW的
多功能斜齒輪減速機。三種反沖版本。對于最高要求。空心軸或實心軸。同步伺服電機EZ。極其緊湊。每單位體積的最高功率。大扭矩。高動態
|
類型 |
比 |
最高 燙發。加速扭矩[Nm] |
減速器輸出處的失速轉矩[Nm] |
最高 燙發。循環運行中的輸入速度[rpm] |
反沖[arcmin] |
扭轉剛度[Nm / arcmin] |
|---|---|---|---|---|---|---|
| K102 | 4 – 56 | 23 – 135 | 8.5 – 102 | 5000 – 7000 | 6 – 12 | 6.8 |
| K202 | 4 – 69 | 49 – 220 | 18 – 170 | 4500 – 6500 | 1.5 – 10 | 11 |
| K203 | 39 – 181 | 189 – 217 | 63 – 167 | 6500 | 2.5 – 10 | 11 |
| K302 | 4 – 69 | 78 – 385 | 41 – 291 | 4000 – 6000 | 1.5 – 10 | 16 |
| K303 | 33 – 181 | 235 – 379 | 79 – 293 | 6000 | 2.5 – 10 | 16 |
| K402 | 4 – 69 | 130 – 600 | 68 – 459 | 3800 – 5500 | 1.5 – 10 | 31 |
| K403 | 32 – 218 | 317 – 591 | 107 – 433 | 5500 | 2.5 – 10 | 31 |
| K513 | 7.3 – 97 | 308 – 1000 | 162 – 766 | 3200 – 5000 | 2 – 10 | 50 |
| K514 | 85 – 168 | 1000 | 376 – 744 | 5000 | 3 – 10 | 50 |
| K613 | 7.3 – 95 | 550 – 1600 | 211 – 1228 | 3000 – 4500 | 2 – 10 | 83 |
| K614 | 111 – 266 | 1448 – 1600 | 492 – 1214 | 4500 | 3 – 10 | 83 |
| K713 | 7.6 – 99 | 678 – 2600 | 356 – 1993 | 2700 – 4200 | 2 – 10 | 126 |
| K714 | 89 – 381 | 1626 – 2600 | 606 – 1984 | 4200 | 3 – 10 | 126 |
| K813 | 7.4 – 97 | 846 – 4650 | 444 – 3304 | 2600 – 4000 | 2 – 10 | 196 |
| K814 | 67 – 311 | 2156 – 4650 | 895 – 3485 | 4000 | 3 – 10 | 196 |
| K913 | 13 – 95 | 2289 – 7700 | 1096 – 5668 | 2800 – 3800 | 5 – 10 | 379 |
| K914 | 92 – 374 | 1765年-7700年 | 927 – 5619 | 3800 | 5 – 10 | 379 |
| K1014 | 149 – 290 | 10624 – 13200 | 5198 – 10136 | 3500 | 5 – 10 | 725 |
-帶鍵的
實心軸- 帶鍵的實心軸（K1-K4，根據要求從K5開始）
-兩側的實心軸
-帶鍵槽的
空心軸-帶收縮環的空心軸
-節圓直徑
-圓形法蘭
-底腳+節圓直徑
-底腳+圓形法蘭
-節圓直徑+扭矩臂支架
-底腳+節圓直徑+扭矩臂支架
-標準
-II
級-I級
-任何安裝位置。
-在文件ID 441871中可以找到安裝位置的說明以及相應的潤滑劑 量
-礦物潤滑劑CLP ISO VG 220-
選項：合成潤滑劑CLP HC ISO VG 220
在正常運行條件下，對于尺寸為K1至K4的減速器（終身潤滑），無需更換潤滑劑。
我們建議在大約5分鐘后將齒輪箱K5的潤滑劑更換為K10。10,000小時的運行時間。
黑色RAL 9005
-非常緊湊。
-每單位體積的最大功率。
-大扭矩。
-高動態。
-根據DIN EN 60034-6，IC416-
增加扭矩和連續性能。
-如果環境溫度較高。
-也可作為改裝套件提供。
可選地，電機b側可以配備一個永磁體抱閘。
絕對值編碼器EnDat®2.1或EnDat®2.2-
光學或電感測量原理
-高達23位分辨率的高系統精度
-多圈版本高達4096可記錄的分辨率
-電子銘牌確保快速簡便地調試
-隨位置傳送的其他信息價值（EnDat®2.2）
-與STOBER驅動器控制器和許多第三方制造商的驅動器控制器兼容
旋轉變壓器
-耐高溫
-高振動強度和抗沖擊性
-具有快速鎖定功能的旋轉插頭。
-選件：隨附配對連接器。
HIPERFACE DSL一根電纜解決方案（OCS）
-通過消除編碼器電纜來
顯著減少接線工作-通過消除編碼器插頭連接器來顯著減少空間需求
-高達20位分辨率的高系統精度
-在多匝版本中高達4096可記錄的分辨率
-電子銘牌可確保快速簡便地進行調試
-通過位置值傳輸附加信息
-快速鎖定的旋轉插頭（編碼器和驅動器控制器之間的連接線在電動機的電源線中布線）。
-選件：隨附配對連接器。
PTC熱敏電阻作為配置功能安裝在STOBER同步伺服電機中，以實現熱繞組保護。這樣，在關閉適當的設備的情況下，電機有可能超過最高允許繞組溫度
小型斜齒輪減速機。沒有偏移量。緊湊。兩階段。比率4-32。同步伺服電機EZ。極其緊湊。每單位體積的最高功率。大扭矩。高動態
|
類型 |
比 |
最高 燙發。加速扭矩[Nm] |
減速器輸出處的失速轉矩[Nm] |
最高 燙發。循環運行中的輸入速度[rpm] |
反沖[arcmin] |
扭轉剛度[Nm / arcmin] |
|---|---|---|---|---|---|---|
| KL102 | 4 – 16 | 11 – 30 | 3.7 – 17 | 5000 – 6000 | 20 – 25 | 1.3 – 1.8 |
| KL202 | 4 – 32 | 22 – 65 | 7.4 – 43 | 5000 – 6000 | 16 – 20 | 2.4 – 4 |
-帶鍵的
實心軸-不帶鍵的
實心軸-兩側的實心軸
-帶鍵槽的
空心軸-帶收縮環的空心軸
-節圓直徑
-法蘭
-腳+節圓直徑
-任何安裝位置。
-礦物潤滑劑CLP ISO VG 220-
選項：合成潤滑劑CLP HC ISO VG 220-
終身潤滑
-免維護
黑色RAL 9005
-非常緊湊。
-每單位體積的最大功率。
-大扭矩。
-高動態。
-根據DIN EN 60034-6，IC416-
增加扭矩和連續性能。
-如果環境溫度較高。
-也可作為改裝套件提供。
可選地，電機b側可以配備一個永磁體抱閘。
絕對值編碼器EnDat®2.1或EnDat®2.2-
光學或電感測量原理
-高達23位分辨率的高系統精度
-多圈版本高達4096可記錄的分辨率
-電子銘牌確保快速簡便地調試
-隨位置傳送的其他信息價值（EnDat®2.2）
-與STOBER驅動器控制器和許多第三方制造商的驅動器控制器兼容
旋轉變壓器
-耐高溫
-高振動強度和抗沖擊性
-具有快速鎖定功能的旋轉插頭。
-選件：隨附配對連接器。
HIPERFACE DSL一根電纜解決方案（OCS）
-通過消除編碼器電纜來
顯著減少接線工作-通過消除編碼器插頭連接器來顯著減少空間需求
-高達20位分辨率的高系統精度
-在多匝版本中高達4096可記錄的分辨率
-電子銘牌可確保快速簡便地進行調試
-通過位置值傳輸附加信息
-快速鎖定的旋轉插頭（編碼器和驅動器控制器之間的連接線在電動機的電源線中布線）。
-選件：隨附配對連接器。
PTC熱敏電阻作為配置功能安裝在STOBER同步伺服電機中，以實現熱繞組保護。這樣，在關閉適當的設備的情況下，電機有可能超過最高允許繞組溫度。
-功率范圍0.75至45 kW的POSIDRIVE MDS 5000-功率范圍0.75至45 kW的
POSIDYN SDS 5000-
功率范圍0.75 kW至45 kW的
