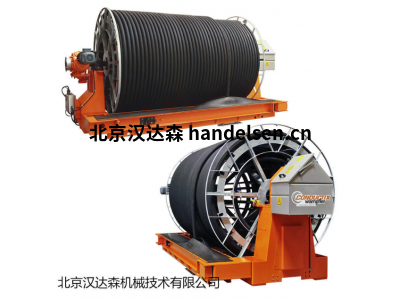

Conductix-自動排纜式電纜卷筒ORION簡介

地下工程設備專用 ORION-自動排纜式電纜卷筒

ORION-自動排纜式電纜卷筒是一種特殊設計和制造的移動供電類裝置，其應用形式是為隧道、碼頭或惡劣工況下使用的大型設備輸送中低壓電源。作為主機設備的一部分，通常由主機設備對其進行集中控制，如果必要，可以配置獨立的手動控制箱來實現就地控制。

ORION-自動排纜式電纜卷筒配備有自動繞纜裝置。通常情況下，可纏繞長達1500m 的電纜，從技術角度看，如此長度的電纜使用ORION-電纜卷筒是佳解決方案，滑環可以采取內置式或外置式安裝等兩種方式，可更好的滿足客戶 對空間的要求。

>

Conductix自動排纜式電纜卷筒ORION簡介

基本特點

應用環境 隧道/碼頭

環境溫度 0°C - +50°C

相對濕度 30% ~ 90%

海拔高度≤海平面上1000 米

安裝方式 機架底部4 個安裝圓孔

驅動方式 標配: 三相異步電機

選配: 氣動或液壓馬達

制動方式 標配: 無制動器

選配: 氣動或電動制動器

限位開關 4個觸點

供電滑環 低壓:電壓等級1 KV， 電流≤800 A

中壓: 3~20KV，電流≤600A

IP 55 防護等級

導纜架移動形式自動和同步運行



標準配置

筒體 Q235B鋼板噴漆處理RAL9001

機架高強度工字鋼噴漆處理 RAL9001

減速箱箱體為灰色噴漆的高強度鑄鐵制作，內部齒輪是經過特殊處理的鋼制作，軸是采用 高強鋼制作，飛濺潤滑

馬達/電機 230/400VAC 50HZ，防護等級IP55，絕緣等級F，鑄鋁或鑄鐵殼體

供電滑環 安裝于筒體內部，動力環為青銅鑄造，輔助環為黃銅材料，碳刷為銅石墨材料，絕 緣子為加強型玻璃纖維塑料

緊固件 鍍鋅鋼 8.8 級

導纜架形式鏈條驅動



選配項

特殊馬達 特殊電壓等級≤660VAC

適應溫度 -15C° ~ +40C° / 濕度 90%

氣動

液壓

力矩馬達，8 極，230/400VAC，三相，H 級

制動器 氣動式：壁厚8mm，剎車片厚6mm

可調節的安全電磁制動器(安裝在電機上)

緊固件 不銹鋼

油漆顏色應客戶要求，噴漆類型及噴涂層數應客戶要求

防冷凝加熱器 100W/220V 或 200W/220V, 出廠前接入接線盒內部端子排

接線盒 IP55防護等級，提供接線端子排



工廠簡介：

Conductix-Wampfler由Delachaux集團全資擁有，是為所有類型的移動設備和機械設計和制造高效能源和數據傳輸系統的全球之一。

Conductix-Wampfler所有設備都在嚴格的環境，高產品質量以及客戶的應用和操作條件下進行設計和制造。

自1902年以來，Conductix-Wampfler一直專注于移動電氣化系統領域。在上個世紀，Conductix-Wampfler不斷為全球的工業客戶開發創新的導電和感應能源和數據傳輸解決方案。今天，Conductix-Wampfler自豪地為世界上大的物料搬運，自動化和公共交通客戶提供服務。Conductix-Wampfler的專業人員還為光纖和光纜機械業務的客戶提供支持。

Conductix-Wampfler提供所有可用的技術和產品，以滿足靈活和移動的能源和數據傳輸要求，所有這些都來自同一個來源。我們的客戶可以從我們公正的咨詢，工程和合適的產品中受益。

Conductix-Wampfler在幫助客戶實現業務目標方面提供豐富的經驗。我們代表完全一致的概念，涵蓋從第一次咨詢到接受定制的預裝配，到測試程序和現場安裝的所有內容。

Conductix-Wampfler型號示例：

Conductix-Wampfler FR-450N066

Conductix-Wampfler N505 11 BNA47 1C33M1436VS 3T H7+7C180+TF05012F062

Conductix-Wampfler BNA_15_1VNO_M614_RS_51T_C120

Conductix-Wampfler EXEL4_2P_18T_C080_20_TRA

Conductix-Wampfler BNA15.1VN0.M614RS 51TC120

Conductix-Wampfler EXEL4 2P 18TC080-PT=10

Conductix-Wampfler FR-47C0026

Conductix-Wampfler FR-450N066

Conductix-Wampfler BNA47.2CN44.M1847VS3TH12+TFO40.12FO62.5

Conductix-Wampfler 28P0031

Conductix-Wampfler FR-450N066/1-00

Conductix-Wampfler EXEL3 2PR 3TP120+5C120-24 GPM-RF

Conductix-Wampfler ERM6.4P.M716.RT 1

Conductix-Wampfler DELACHAUX470N044

Conductix-Wampfler PE 08112

Conductix-Wampfler GPM-RF 30G2.5MM

Conductix-Wampfler 6/10kv R-(N)TSCGEWOEU-TTS

Conductix-Wampfler GPM-RF 30G2.5MM

Conductix-Wampfler LUNAR2/2T+54I20+8SC+36FA70帶引出電纜

Conductix-Wampfler LUNAR2 2T+54I20+8SC

Conductix-Wampfler LWL-DREHüBERTRAGER

DELACHAUX EXEL5 3P 26TC080+5C080ML

DELACHAUX HAN-FA45318

DELACHAUX DWG.4.4.10N.078

DELACHAUX LD1000+ALL Options

DELACHAUX IVG51X6 120M

DELACHAUX BNA47.1C33.TS1436/RT2″

DELACHAUX EXEL2 2P11T C8 0725 TSP+SE/BR 500V25A

DELACHAUX 2M750-2P-2RT-3/4 BP-AC

DELACHAUX TYP EXEL5X.2M750.2P.2RT3/4

DELACHAUX 45340

DELACHAUX EXEL5/X 2M750 2P 2RT3/4\" BP/AC

DELACHAUX EXEL32P/11TC8 1215RN

DELACHAUX EXEL2.1S. 3TC8.0425GPM+SE/BR-NA5

DELACHAUX BNA47.2C44 M1847 VS 3TH12

DELACHAUX SL2 100A PH 90MM SL2-3109

DELACHAUX BNA40.2C33 M1642VS 3TH12 TFO50.12FO062 12kv

DELACHAUX ERM6.4P.M716.RT 1 1/4“ BP

Conductix-Wampfler RAIL 0811 SS10A PVCPE 4M

Conductix-Wampfler 50x40 NO17240

Conductix-Wampfler 3022 NO81102

Conductix-Wampfler 08-K154

Conductix-Wampfler KN71G4 400V /50 Hz

Conductix-Wampfler 3022 NO81102

Conductix-Wampfler GPM-RF 12G2.5mm2

Conductix-Wampfle rLUNAR2/2T+54I20+8SC+36FA70帶引出電纜

Conductix-Wampfler 12TC080

Conductix-Wampfler TYP: CEP/SB/703/CM

Conductix-Wampfler SCHLEIFKOHLE 0811 L=48MM

Conductix-Wampfler SR20 2SA 12GB050 RXP 121518

TOOL-TEMP加壓水溫控制裝置TT-137技術參數

安全設備：

*液位控制提供自動干運行保護

*獨立的機械安全恒溫器

*溫度限制器安裝在控制器中

*電機保護開關，變壓器，絕緣

*發生故障時發出聲音警報



產品規格：

溫度范圍：TT-137N型號，水溫高達140ºC。

TT-137B / BP型號，水溫高達160ºC

控制：自我優化微處理器控制器與數字，顯示設定溫度和實際溫度

流量控制：電子，帶數字顯示和自動控制的小流量。

型號：有兩種型號可供選擇：TT-138N，帶泵軸面密封TT-137B，帶密封的磁力泵驅動

加熱能力： 12千瓦

冷卻能力：約80kW - 間接約。 60kW - 直接

冷卻系統：間接或直接冷卻

填充：自動帶濾水器

連接：中等：3/4“內螺紋冷卻水：3/8”內螺紋

尺寸： L 870 x W 360 x H 915 mm含。腳輪

重量：約120公斤

顏色：銀灰色RAL 7001

ZARGES K470工具箱技術參數簡介

· 有關質量特性和產品詳情，請參閱K 470。

· 配有鎧裝扣環，可防止未經授權的進入。

· 兩種可選方法，用于將盒子固定到裝載床上：性螺釘固定或可拆卸。

· 配有鎧裝扣環，可防止未經授權的進入。

· K 470卡車工具箱的安全性已經成功進行了碰撞測試。



ZARGES K470工具箱技術參數簡介

ZARGES推出的款專為皮卡車床設計的移動工具箱 - 創新的緊固件使箱子易于安裝和拆卸。

· 車輛平板車的運輸和儲存箱適用于當地政府，熟練的貿易，園林園藝，農林車輛。



ZARGES工廠介紹：

80多年來，ZARGES品牌一直是接入、包裝、運輸和特殊建筑領域不斷創新的代名詞。ZARGES是歐洲家輕金屬建筑公司，作為歐洲家輕金屬公司，zarges成立于1933年。截止目前，在德國、法國、西班牙、匈牙利、美國擁有8家工廠，從事安全箱體和梯子的生產。擁有超過75年梯子制造經驗的zarges，除了供應常規箱體和梯子以外，還以為廣大客戶提供定制解決方案。

作為創新的市，ZARGES為客戶提供在安全、耐用性和人體工程學方面制定標準的產品和服務。ZARGES產品結合了輕金屬材料鋁的多重優點，如高穩定性和低重量、耐腐蝕性和使用靈活性。ZARGES為每個需求提供合適的產品，并提供定制的解決方案。



Riegler大型壓力調節器參數簡介

大型壓力調節器，帶2個壓力表，G 1 1/2，調節器。0.5 - 6巴

大型壓力調節器，帶有2個壓力表，用于入口和出口壓力，G 1 1/2，控制范圍0.5 - 6 bar，入口壓力大。40巴。非壓力獨立，內部先導式隔膜壓力調節器，帶二次通風。

通過2個壓力表單獨顯示輸入和工作壓力。

按下手輪可以鎖定壓力調節。



Riegler大型壓力調節器參數簡介

包:1

低限度:1

密封材料:NBR

流量:48000升/分鐘

流量測量：在P1 = 10巴，P2 = 8巴，壓降Δp= 1巴

入口壓力：大40bar

住房：鋁

線：G 1 1/2

目錄頁：HK100

中溫:60°C

控制范圍大:6bar

控制范圍分鐘:0.5bar

環境溫度:90°C

甲：180毫米

乙：246毫米

DN：50



Riegler公司簡介：

德國 Riegler 公司成立于1936年，擁有100多名員工，倉庫占地面積6500平方米。主要產品為：壓力表、壓力傳感器、壓差計、溫度計、電磁閥、球閥等。公司自成立以來，一直追求創新，產品范圍不斷增多，世界范圍有超過15000家客戶。

Minimotor-直流蝸桿減速電機馬達PCC技術參數

齒輪螺桿齒輪馬達

PCC

蝸輪減速電機扭矩高達18納米

蝸輪減速電機。永磁鐵直流電機75至150 W.軸距32 mm。

電機：帶磁鐵的直流電，封閉形式，無需外部通風。F級絕緣，12或24 Vdc電源。吸收功率230 W. IP65防護等級符合CEI EN 60529標準。

減速器：蝸桿螺桿，帶壓鑄鋁齒輪箱。軸距32毫米。CARO青銅表冠，硬度為120÷160 HB。螺釘由鋼化鋼制成，帶有矯正螺紋。密封環采用特殊橡膠制成，適用于高溫環境。使用特殊油潤滑長壽命。可用的減速比(i)為10，從5到100.



Minimotor-直流蝸桿減速電機馬達PCC技術參數

版本B3-B5(B5 / S左 - B5 / D右)。注意為了正確選擇減速電機，建議遵循關于維修系數和軸上允許的大負荷的表格。

這些減速電機需要磨合期。因此，在運行的前30個小時內，您會發現扭矩低于報告的數據。



Mini Motor工廠簡介：

Mini Motor品牌誕生于1974年，當時我們的產品現在主要面向工業領域的電動機。我們在金屬和電力方面增加了兩種成分： 電子 和 信息技術。   工業自動化和機電一體化 的概念 誕生于七十年代末到八十年代初期

Mini Motor始終秉持以創新，持續改進，建設性卓越，與客戶合作，共同規劃解決方案。對他們來說，每個發動機，即使是標準產品也是如此。發動機，變速箱和電子部件已經集成在設計階段，生產完全在內部進行，材料和部件質量。

Mini Motor在全球55個國家設有 5個分支機構 和密集的經銷商網絡：我們希望能夠貼近客戶并收集他們的需求。我們創造的定制解決方案和 標準產品   具有相同的關注度和卓越品質的相同特征。

KTR-ROTEX ® GS無齒隙聯軸器技術資料：

產品功能

無間隙，減振顎式聯軸器

軸向插件

免維護

電隔離

故障安全

扭矩從0.2到5,850 Nm

北京漢達森德國本土采購，拼箱發貨報關，德國技術支持，終身售后服務，貨期保證，價格公道，歡迎垂詢!如需更多信息歡迎垂詢漢達森品牌專員吳亞男。
