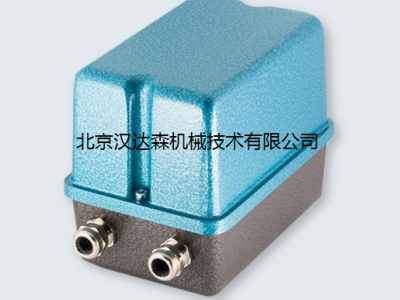

Schimpf 伺服電機02-25 / 3000 ST特點



電壓：110V-240V / 50-60Hz



運行時間：60秒90°



扭矩：31 Nm



設備：2個附加開關



電子監管



輸入：4-20 mA

輸出：4-20 mA



軸端形式D



9.5 x 9.5毫米



長度30毫米

Schimpf 同步電機的工作原理：

折疊主磁場的建立：勵磁繞組通以直流勵磁電流，建立極性相間的勵磁磁場，即建立起主磁場。折疊載流導體：三相對稱的電樞繞組充當功率繞組，成為感應電勢或者感應電流的載體。折疊切割運動：原動機拖動轉子旋轉（給電機輸入機械能），極性相間的勵磁磁場隨軸一起旋轉并順次切割定子各相繞組（相當于繞組的導體反向切割勵磁磁場）。折疊交變電勢的產生：由于電樞繞組與主磁場之間的相對切割運動，電樞繞組中將會感應出大小和方向按周期性變化的三 相 對稱交變電勢。通過引出線，即可提供交流電源。折疊交變性與對稱性：由于旋轉磁場極性相間，使得感應電勢的極性交變；由于電樞繞組的對稱性，保證了感應電勢的三相對稱性。
