　　齒輪間隙15' - 20'

　　強制潤滑速度1500轉/分鐘

　　潤滑脂潤滑速度100轉

　　工作溫度[°C]-10°C / 80°C

　　空心軸最大力矩770 Nm

　　最大輸入速度1800轉

　　主變速箱重量32公斤

　　建筑材料

　　材料諾瑪特點適應癥

　　無盡的螺絲16NiCr4EN 10084：2008粘合表面硬化鋼在牙齒和尾巴上粘合并矯正

　　螺旋輪CuAl10Fe2-GMEN 1982：2008鋁青銅投在殼中

　　螺紋桿C45EN 10083-2：2006碳鋼Tr 18x3(ISO 2901：2016) - 滾動或切割

　　卡特AlSi12EN 1706：2010鋁合金完全在6個面孔上工作

　　滑潤劑總Multis MS2鈣基潤滑脂60克

　　特點

　　工作溫度-10°C / 80°C

　　靜載(牽引或壓縮)10 kN

　　動態載荷(牽引力或壓縮力)5 kN

　　最大輸入速度1800轉

　　體重1.8公斤

　　螺紋桿重量1.6千克/米

　　最大負載時防旋轉對7 Nm

　　允許的靜態側向載荷0 N.

　　軸距30毫米

　　蝸桿上的最大徑向載荷100 N.

　　標準工作條件25°C - 10%服務

　　特點

　　名義比率

　　1/51/20

　　真實報道1/51/20

　　每輪蠕蟲的進步0.6毫米0.15毫米

　　產量29%24%

　　首次發布表現20%17%

　　最大線速度1080270

　　在最大負載下驅動扭矩1.7 Nm0.6牛頓米

　　蝸桿上的最大扭矩23 Nm23 Nm

　　空扭矩0.1 Nm0.08牛頓米

　　歐拉圖(安全= 2，壓縮動態載荷)

　　極限載荷歐拉1(紅色) - 2(藍色) - 3(綠色)

　　C =載荷[kN]

　　L =桿長[mm]

　　UNIMEC?

　　易于使用和高可靠性使Unimec梯形螺旋千斤頂適用于各種用途。它們可以用于提升，拉動，移動，對齊任何類型的負載，具有完美的同步性，這是其他類型的處理難以實現的。

　　Unimec梯形螺旋千斤頂絕對是不可逆的，即它們具有支撐所施加載荷的特殊性質，而不需要使用制動器或其他鎖定系統。

　　螺旋千斤頂可以單獨地或成組地應用，通過軸，接頭和/或角傳動裝置適當地連接。

　　螺旋升降機可以使用不同的電機移動：直接和交替電動，液壓或氣動。手動運動或任何其他類型的傳動也是可能的。

　　除了以下頁面中提供的型號外，Unimec還可以制造專門針對所有項目需求而設計的專用螺旋千斤頂。

　　Unimec梯形螺旋升降機采用創新技術設計和制造，以提供在傳動機構中具有現有技術水平的產品。 質量和超過35年的經驗能夠滿足最多樣化和需求。

　　外表面的完整加工和組裝中的特殊維護便于組裝，并允許應用支撐，法蘭，銷和項目可能需要的任何其他組件。在整個生產范圍內應用雙標準導軌，即使在重載條件下也能確保良好的操作。

　　特殊密封系統的使用允許內齒輪在潤滑劑浴中起作用，從而保證長壽命。

　　一般特征

　　齒輪間隙15' - 20'

　　強制潤滑速度1500轉/分鐘

　　潤滑脂潤滑速度100轉

　　工作溫度[°C]-10°C / 80°C

　　空心軸最大力矩770 Nm

　　最大輸入速度1800轉

　　主變速箱重量32公斤

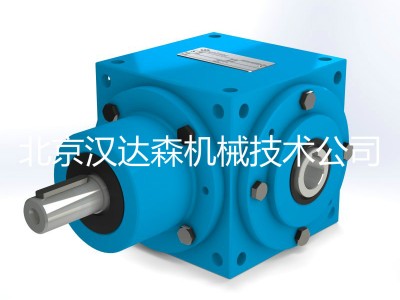

　　意大利UNIMEC LN系列減速機型號舉例

　　UNIMEC LN01A

　　UNIMEC LN02A

　　UNIMEC LN03A

　　UNIMEC LN01B

　　UNIMEC LN01G
