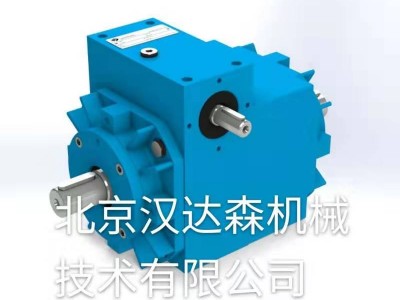

unimec 意大利 高科技聚合體螺旋千斤頂系列 尺寸740 TPR型
高性價比的新型梯形螺旋千斤頂系列：Aleph系列。這條新生產線包括兩種尺寸，其獨特之處在于某些組件是由具有很高機械特性的高科技聚合物制成的。Aleph系列螺旋千斤頂的結構與全金屬螺旋千斤頂非常相似，具有相同的負荷處理功能，并且還具有相同的不可逆性
高科技聚合體螺旋千斤頂
740號
1.8噸-18 kN
TPR型
portant;">用料
| |
材料 |
規范性 |
規格 |
適應癥 |
| 蟲 |
16鎳鉻4 |
EN 10084：2008 |
滲碳合金鋼 |
經過表面硬化處理并在牙齒和刀柄上磨削 |
| 螺紋主軸 |
C45 |
EN 10083-2：2006 |
碳素鋼 |
Tr 40x7（ISO 2901：2016）-軋制或機加工 |
| 卡特 |
高科技聚合體 |
|
聚芳酰胺 |
由2個半殼制成 |
| 堅果 |
高科技聚合體 |
|
聚芳酰胺 |
玻璃纖維增??強 |
| 車輪磨損 |
高科技聚合體 |
|
聚芳酰胺 |
玻璃纖維增??強 |
一般特征
| 工作溫度[°C] |
-20°C / 50°C |
| 靜載荷（牽引或壓縮） |
30千牛 |
| 動載荷（牽引或壓縮） |
18千牛 |
| 最大輸入速度 |
1800轉 |
| 主變速箱重量 |
3公斤 |
| 梯形螺桿重量 |
9公斤/米 |
| 最大負載時的防旋轉扭矩 |
165牛頓米 |
| 最大容許靜態側向載荷 |
300牛 |
| 中心到中心直徑 |
70毫米 |
| 蝸桿上的最大徑向載荷 |
600牛頓 |
| 標準工作條件 |
25°C-servizio 10％ |
具體特點
| |
標稱比 |
| |
1/5 |
1/10 |
1/30 |
| 實際比率 |
1/5 |
1/10 |
1/30 |
| 蠕蟲每轉翻譯 |
1,4毫米 |
0,7毫米 |
0.23毫米 |
| 效率 |
28％ |
25％ |
18％ |
| 啟動效率 |
20％ |
18％ |
13％ |
| 最大線速度 |
2520 |
1260 |
420 |
| 最大負載扭矩 |
40牛頓米 |
23牛頓米 |
11牛頓米 |
| 蝸桿最大扭矩 |
490牛頓米 |
128牛頓米 |
154牛頓米 |
| 空載扭矩 |
0.65牛米 |
0.45牛頓米 |
0.35牛米 |
歐拉定律（安全系數= 2；動態壓縮載荷）
極限載荷1（紅色）-2（藍色）-3（綠色）
C =載荷[kN]
L =梯形螺釘的總長度[mm]
功率曲線
品紅色區域表示潛在的加熱危險。工作周期必須仔細分析。
VR =蝸桿轉速[rpm]
VL =主軸平移速度[mm / min]
P =要求的輸入功率[kW]
電機型號
| |
國際電工委員會 |
蝸桿內徑 |
中心直徑 |
標稱功率（4極電機） |
 |
IEC 80 B5 |
19毫米 |
130毫米/ 80毫米 |
1,1千瓦 |
施工形式
形式B
形式D
格式S
格式MBD
形式醫學博士
形式MS
格式MBS
