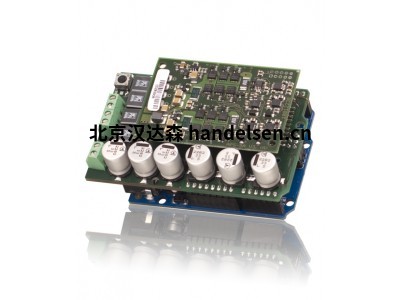

Phytron的APS模塊是一個緊湊的（40×60毫米僅！）高性能 功率級完善用于驅動步進電機高達5甲PEAK 24 - 70V的DC用于軸輸出高達250 W.有高達70V的DC的APS 也適用于高轉速、高電感和高分辨率的步進電機。APS 可以通過脈沖和方向信號或數字正弦/余弦（通過 SPI）控制。斬波技術（可參數化）和高質量低電阻元件提供高精度定位和切換。優化時序，將電機和功率級的熱損失降至最低低共振驅動性能，真正的 1/512 步分辨率（每轉 102,400 個位置，200 全步電機和編碼器）。提供包含免費參數設置和診斷軟件的評估板。



[phytron高性能步進電機APS 技術細節]

(1)OEM功率級模塊

(2)用于 2 相步進電機

(3)24 至 70 V DC 時高達 5 A PEAK

(4)高達 1/512 步分辨率

(5)高達 500,000 步/秒

(6)通過 SPI 接口進行在線參數設置和診斷

(7)通過控制脈沖/方向或通過數字正弦/余弦（通過 SPI）進行控制

(8)打開Eagle 庫

EVA板可用：

(1)時鐘方向接口

(2)帶控制器的配置接口（USB）

(3)免費參數化和診斷軟件ServiceBus-Comm TM



[phytron高性能步進電機APS 應用范圍]

(1)質譜儀

(2)顯微鏡

(3)光學測量系統
