二、用于血液透析的創新氣泡和血液泄漏檢測

血液透析是必不可少的常規醫學治療，安全性已成為臨床工作的重點。由于每個步驟都存在人為錯誤和/或硬件故障的風險，因此該過程需要一系列干預。透析機主要由泵，篩網和警報器組成，可以安全地分配透析液和血液循環。因此，該設備結合了多種傳感器，用于監控壓力，流量和液位以及檢測管道系統中的泄漏和空氣。

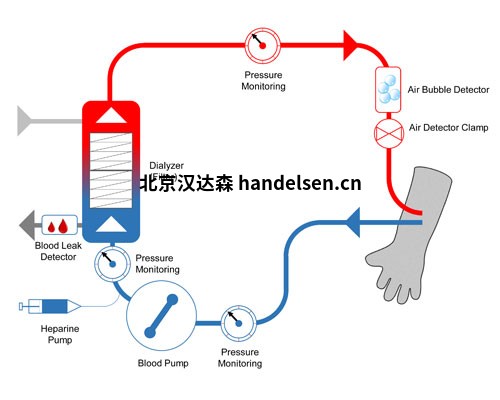

透析過程中的體外血液循環

作為體外循環，透析機可替代治療過程中的腎臟功能。病人的血液從體內循環到體外回路。血液和透析液之間的實際擴散在透析器中進行處理，在透析器中，生物相容性聚合物膜將兩種液體彼此分離。最后，毒素和/或水通過膜或過濾器從血液中去除，因?yàn)槟そ?jīng)常被命名。





在血液從人體到透析機的回輸過程以及膜本身的擴散過程中，有許多關鍵參數需要監控和控制。出于患者安全原因，就氣泡的存在不斷觀察血液循環，因?yàn)樗鼈兛赡軐?dǎo)致危及生命的空氣栓塞。透析器中的膜缺陷反過來會通過分離的透析液意外導致失血。由于這個原因，對透析液排出管進行不間斷的血液泄漏監測。



非侵入性SONOCHECK® 用于血液透析的ABD氣泡傳感器

索尼克®ABD氣泡傳感器廣泛用于血液透析的透析機中。它們適用于體外血液循環靜脈路徑中快速安全的氣泡檢測。通過將管子擠入傳感器的測量通道中，可以確保簡單的管子處理。這樣就可以進行干式聯接，而無需任何其他的閉合機構。先進的傳感器設計還可確保輕松實現單手操作和平穩的清潔過程。傳感器本身已集成到機器的前面板中，并在將血液回輸給患者之前用作最后的安全組件。



使用氣泡傳感器實現最終的患者安全

基于要求整體患者安全的質量法規，簡單直觀的操作以及隨時無故障的操作，SONOTEC®工程師們已經開發了復雜的SonOCHECK ® ABD05傳感器系列。該傳感器可靠地檢測出氣泡，但忽略了無害的微氣泡。附加的可選光學傳感器模塊充當初始化開關，以在沖洗過程后開始實際的透析治療。



由于通過導管的聲音傳輸在很大程度上取決于治療過程中的環境條件，因此對傳感器進行了編程，使其能夠不斷適應這些變化，而不會影響患者的安全。從確定的預定尺寸開始就可以可靠地檢測到氣泡，而不受管設置，環境濕度，溫度變化或潛在的管路偏移的影響。內置的微控制器允許對超聲特性進行智能和動態調整，以確保可重復的結果。獲得專利的算法可動態調節傳感器，以確保恒定的氣泡靈敏度。因此，不需要校準傳感器。





聲音檢查® 具有現代故障安全安全架構的ABD05

在SONOCHECK內®ABD05安全體系結構已被認為是不必要的冗余，因?yàn)樗薪M件均滿足“故障安全”的高要求，并在運行期間運行大量的自檢例程。“故障保護”確保機器無需主動觸發氣泡模擬。這使傳感器能夠在沒有技術上引起中斷的情況下保持性能，并在不到0.2秒的時間內對錯誤消息做出反應。為此，傳感器定期發送測量值作為狀態報告以及預定義的氣泡活動消息和錯誤代碼作為警報設置。憑借其獨特的安全理念，SonOCHECK ®ABD05已被眾多醫療設備制造商采用，并已獲得其著名監管機構的驗證。如今，該傳感器已在全球所有主要醫療技術市場中使用。



聲能® 漏血傳感器可檢測出透析液中的最小痕量血液，并防止體外失血

透析器中未發現的膜破裂會導致透析治療期間患者不必要的失血。因此，連續檢查排出的透析液是否有血液痕跡。該任務由全色光學血液泄漏傳感器執行，該傳感器以非侵入方式檢測透析液中的紅色。



SONOTEC的波長適應血液的透射率®BLD傳感器符合電子醫療設備的國際標準IEC 60601-2-16：2012。該傳感器可靠地檢測到等滲鹽溶液中的血液的0.04％。如果傳感器識別出透析液中的血液，則由于懷疑存在膜缺陷而觸發錯誤消息。根據治療的進展，停止血泵，激活靜脈鉗，或?qū)⒊瑸V速率（UF速率）降至最低。
