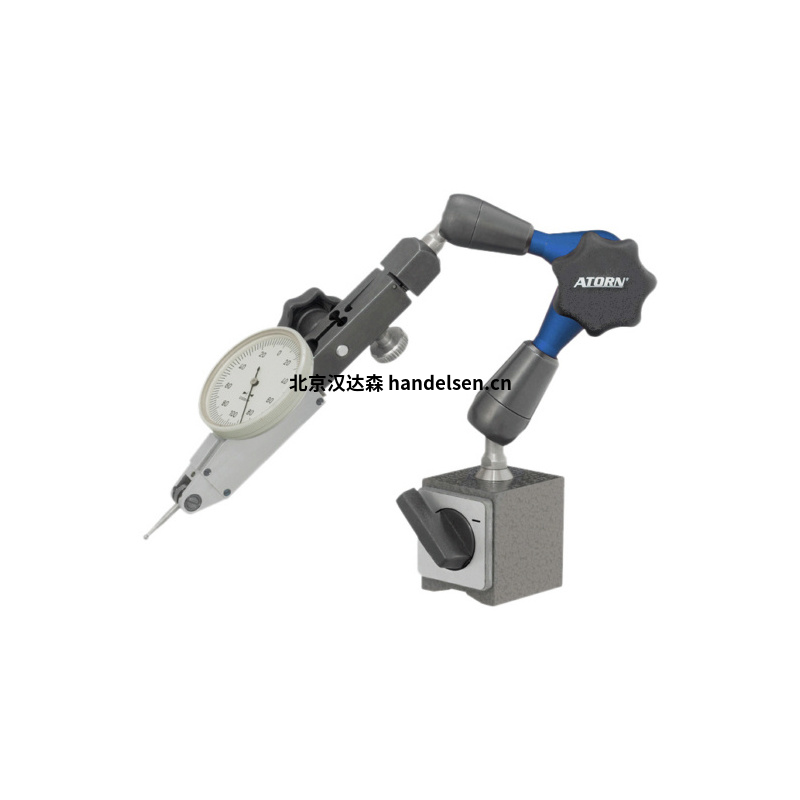

ATORN三腳架系列鉸接式3-D測量裝置 特點：帶有組合支架的微調，屬于鉸接式3-D測量架，機械式精準測量
1：ATORN貨號31081100 特點：鉸接式3-D測量架，作用半徑130毫米H = 220毫米300 N
2：ATORN貨號：31081200特點：鉸接式3-D測量三腳架動作半徑200 mm H = 300 mm 750 N
3：ATORN貨號：31081300特點：鉸接式3-D測量架，作用半徑280 mm H = 380 mm 750 N
4：ATORN貨號：31081400特點：鉸接式3-D測量架，作用半徑330毫米H = 435毫米900 N
5：ATORN貨號：31081110特點：鉸接式3-D測量架，作用半徑130毫米H = 200毫米:
ATORN 31081100 特點：鉸接式3-D測量架，作用半徑130毫米H = 220毫米300 N
描述如下：
技術指標
總高度mm：220
動作半徑mm：130
基礎尺寸L xW x H mm：34 x 30 x 35
粘合力約N：300
設計
-機械式，免維護的中央
夾緊-帶有組合支架的微調，適用于柄徑為8 mm的百分表以及帶燕尾槽的百分表
-不含百分表和杠桿式表盤的交付
優勢：
-簡單，快速的操作
-高機動性
-精確定位
2：貨號：31081200 鉸接式3-D測量三腳架動作半徑200 mm H = 300 mm 750 N
描述如下：
技術指標
總高度mm：300
動作半徑mm：200
基本尺寸L xW x H mm：60 x 50 x 55
粘合力約N：750
設計
-機械式，免維護的中央
夾緊-帶有組合支架的微調，適用于柄徑為8 mm的百分表以及帶燕尾槽的百分表
-不含百分表和杠桿式表盤的交付
優勢：
-簡單，快速的操作
-高機動性
-精確定位
| 陳聰霞 QQ：2850590593 手機：18518172431 電話：010-64717020-178 傳真：010-84786709-666 郵件：sales17@handelsen.cn |
 |
 |
3：貨號：31081300 鉸接式3-D測量架，作用半徑280 mm H = 380 mm 750 N
技術指標
總高度mm：380
作用半徑mm：280
基本尺寸L xW x H mm：60 x 50 x 55
粘合力約N：750
設計
-機械式，免維護的中央
夾緊-帶有組合支架的微調，適用于柄徑為8 mm的百分表以及帶燕尾槽的百分表
-不含百分表和杠桿式表盤的交付
優勢：
-簡單，快速的操作
-高機動性
-精確定位
4：貨號：31081400 鉸接式3-D測量架，作用半徑330毫米H = 435毫米900 N
技術指標
總高度mm：435
作用半徑mm：330
底座尺寸L xW x H mm：75 x 50 x 55
粘合力約N：900
-極其堅固的鉸接臂，帶有機械式免維護中央夾持裝置，可實現最大穩定性
-微調可實現精確微調（1圈0.1毫米）
-組合式千分表支架，軸直徑Ø8 mm，杠桿表帶燕尾榫
-堅固的磁性開關底座，帶棱鏡底盤，確保安全站立在所有位置
-交貨時不帶百分表
優勢：
-操作簡便，快速
-高機動性
-精確定位
5：貨號：31081110 鉸接式3-D測量架，作用半徑130毫米H = 200毫米
描述如下：
技術指標
總高度mm：200
動作半徑mm：130
基本尺寸W x L mm：10 x 40
設計
-機械式，免維護的中央
夾緊裝置-帶有組合支架的微調，適用于直徑為8 mm的柄的百分表和帶燕尾槽的百分表
-不含百分表，百分表和百分表的交付
優勢：
-操作簡便，快速
-高移動性
-精確定位
-Ø10 mm的圓柱安裝銷底座用于安裝在夾頭或鉆夾頭中
-用于將工件和設備對準和歸零
